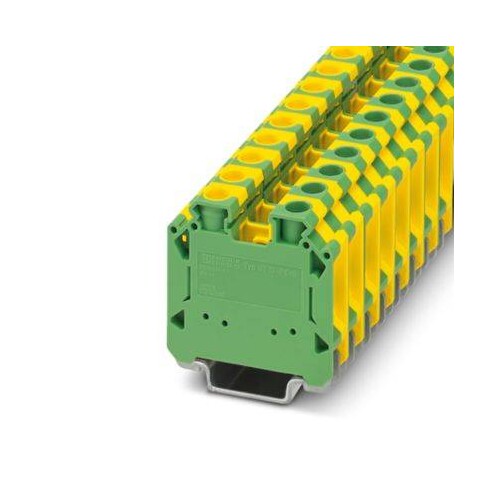

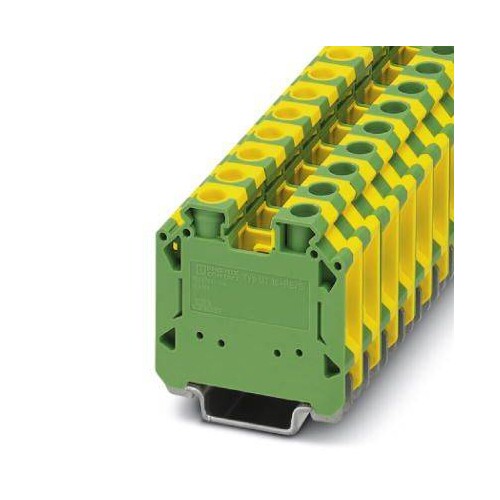

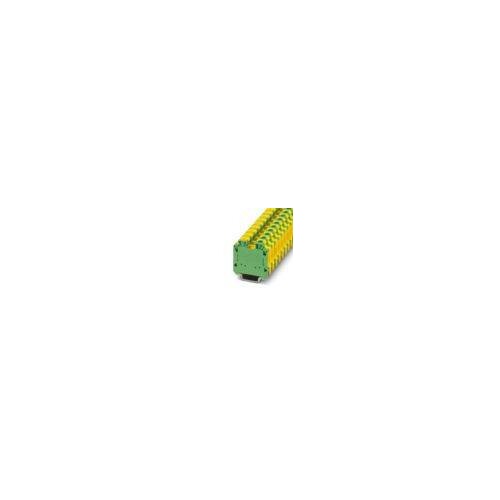

3215915 Phoenix UT 16 PE/S Schutzleiter-Reihenklemme

23816031
2835850
1 Stk
4046356595803
CN
85369010
Schutzleiter-Reihenklemme, mit Schraubfuß, Anzahl der Anschlüsse: 2, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 16 mm², Querschnitt: 1,5 mm² - 25 mm², Befestigungsart: PE-Fuß mit Befestigungsschraube, M4, Montageart: NS 35/7,5, NS 35/15, Farbe: grün-gelb
Anmerkungen zur LIMMERT-KI

Die Phoenix UT 16 PE/S Schutzleiter-Reihenklemme ist eine hochwertige modulare Anschlussklemme, die sich durch ihre robuste Bauweise und einfache Montage auszeichnet. Sie verfügt über zwei Schraubanschlüsse und ist für Querschnitte von 1,5 mm² bis 25 mm² geeignet, mit einem Nennquerschnitt von 16 mm². Die grün-gelbe Farbe sorgt für eine klare Identifikation als Schutzleiter. Mit einem maximalen Laststrom von 101 A und einer Nennstoßspannung von 8 kV ist sie ideal für Anwendungen in der Elektroinstallation. Die Klemme ist aus hitzebeständigem PA-Isoliermaterial gefertigt und erfüllt die Anforderungen der IEC 60947-7-2 Norm. Ihre Montage erfolgt auf NS 35/7,5 und NS 35/15 DIN-Schienen, was eine flexible Integration in verschiedene Systeme ermöglicht.

Produktinfos

Anschlussart: Schraubanschluss
Anzahl der Anschlüsse: 2
Befestigungsart: PE-Fuß mit Befestigungsschraube M4
Montageart: NS 35/7,5, NS 35/15
Querschnitt: 1,5 mm² - 25 mm²
Nennquerschnitt: 16 mm²
Farbe: grün-gelb
Isoliermaterial: PA
Maximaler Nennstrom: 76 A (bei 25 mm²)
Maximaler Laststrom: 101 A (bei 25 mm²)
Nennstoßspannung: 8 kV
Verschmutzungsgrad: 3
Schutzart: V0 (UL 94)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 1.5|25 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 1.5|25 mm²
    Farbe: sonstige
    Anzahl der Etagen: 1
    Abschlussplatte erforderlich: Ja
    PEN-Funktion möglich: Nein
    Montageart: Hutschiene TH35
    Weitere Details
    Ausführung elektrischer Anschluss 1: Schraubanschluss
    Ausführung elektrischer Anschluss 2: Schraubanschluss
    Anzahl der Klemmstellen je Etage: 2
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: 105|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1|16 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1.5|25 mm²
    Breite: 12.15
    Höhe: 52.8
    Tiefe: 53.85
