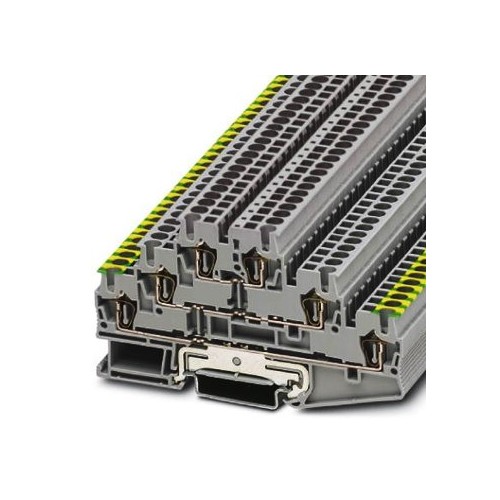

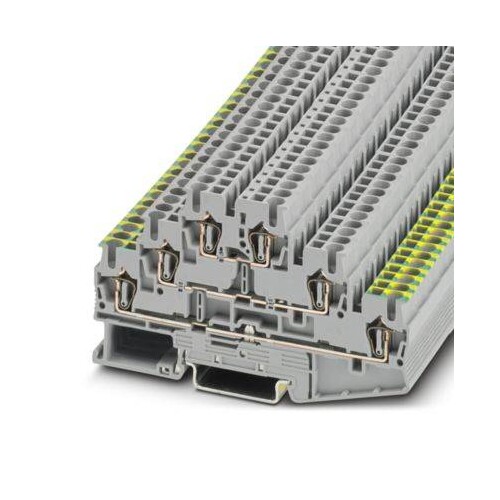

3036097 Phoenix ST 2,5-PE/L/L

25004519
4851575
1 Stk
4017918876586
PL
85369010
Zugfeder-Schutzleiterklemme, Nennspannung: 500 V, Nennstrom: 22 A, Anschlussart: Zugfederanschluss, 1., 2. und 3. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Anmerkungen zur LIMMERT-KI

Die Phoenix ST 2,5-PE/L/L ist eine hochwertige Dreistockklemme mit einem Nennstrom von 28 A und einer maximalen Spannung von 500 V. Mit kompakten Abmessungen von 5,2 mm Breite, 99,5 mm Länge und 58 mm Höhe ist sie ideal für die Montage auf NS 35/7,5 Schienen geeignet. Diese Klemme unterstützt Kabelquerschnitte von 0,08 mm² bis 4 mm² und ist für AWG 28-12 geeignet. Sie bietet eine hohe Flexibilität und Zuverlässigkeit in elektrischen Installationen. Die graue Farbe sorgt für eine einfache Identifikation in Schaltschränken. Die ST 2,5-PE/L/L ist eine ausgezeichnete Wahl für alle Anwendungen, die eine robuste und effiziente Verbindung erfordern.

Produktinfos

Abmessungen Breite: 5,2 mm
Abmessungen Länge: 99,5 mm
Abmessungen Höhe: 58 mm (NS 35/7,5)
Max. Strom (Imax): 28 A
Max. Spannung (Umax): 500 V
Max. Querschnitt: 0,08 - 4 mm²
AWG (UL): 28-12
Max. Brückenstrom: 20 A (FBS) / 17,5 A (FBSR)
Bemessungsspannung IEC: 500 V
Nennstrom / Querschnitt: 20 A / 2,5 mm²
Montageart: NS 35/7,5
Farbe: grau
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.08|2.5 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 4|0.08 mm²
    Farbe: grau
    Anzahl der Etagen: 3
    Abschlussplatte erforderlich: Ja
    Montageart: Hutschiene TH35
    Weitere Details
    Ausführung elektrischer Anschluss 1: Federzuganschluss
    Ausführung elektrischer Anschluss 2: Federzuganschluss
    Anzahl der Klemmstellen je Etage: 2
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.14|2.5 mm²
    Breite: 5.15
    Höhe: 99.48
    Tiefe: 56.45
    Bemessungsspannung: 500
    Etagen intern gebrückt: Nein
    Bemessungsstrom In: 22
    Explosionsgeprüfte Ausführung "Ex e": 99.5
