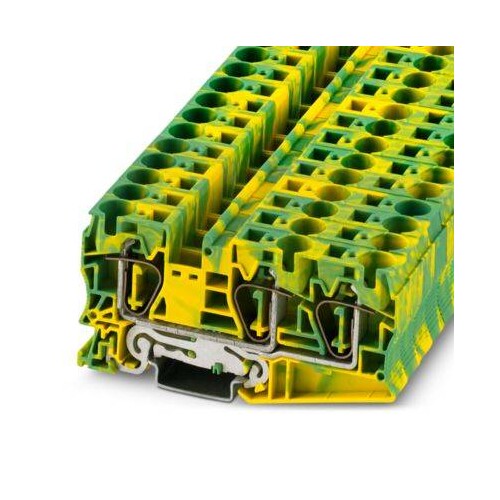

3035344 Phoenix ST 16-TWIN-PE Durchgangsklemme

21042497
5273055
25 Stk
4046356100922
PL
85369010
Schutzleiter-Reihenklemme, Anzahl der Anschlüsse: 3, Anschlussart: Zugfederanschluss, Bemessungsquerschnitt: 16 mm², Querschnitt: 0,2 mm² - 25 mm², Montageart: NS 35/15, NS 35/7,5, Farbe: grün-gelb
Anmerkungen zur LIMMERT-KI

Die Schutzleiter-Reihenklemme ST 16 TWIN PE von Phoenix Contact ist eine hochleistungsfähige Klemme, die für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit drei Anschlüssen und einem Bemessungsquerschnitt von 16 mm² bietet sie eine zuverlässige Verbindung für verschiedene Leiterquerschnitte von 0,2 mm² bis 25 mm². Die Zugfederanschluss-Technologie gewährleistet eine einfache und sichere Installation. Diese Klemme ist in grün-gelber Farbe erhältlich und erfüllt die Anforderungen der Überspannungskategorie III sowie des Verschmutzungsgrads 3. Mit einer maximalen Verlustleistung von 2,43 W und einer Bemessungsstoßspannung von 8 kV ist sie ideal für anspruchsvolle Anwendungen geeignet. Die Klemme kann auf NS 35/15 und NS 35/7,5 Montageschienen installiert werden und bietet eine Abisolierlänge von 18 mm.

Produktinfos

Produkttyp: Schutzleiterklemme
Anzahl der Anschlüsse: 3
Anzahl der Reihen: 1
Anschlussart: Zugfederanschluss
Bemessungsquerschnitt: 16 mm²
Leiterquerschnitt starr: 0,2 mm² - 25 mm²
Leiterquerschnitt flexibel: 0,2 mm² - 16 mm²
Abisolierlänge: 18 mm
Montageart: NS 35/15, NS 35/7,5
Farbe: grün-gelb
Brennbarkeitsklasse: UL 94 V0
Höhe NS 35/15: 59 mm
Höhe NS 35/7,5: 51,5 mm
Breite: 12,2 mm
Länge: 107,8 mm
Überspannungskategorie: III
Verschmutzungsgrad: 3
Maximale Verlustleistung: 2,43 W
Bemessungsstoßspannung: 8 kV
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|16 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0.2|25 mm²
Farbe: sonstige
Anzahl der Etagen: 1
Abschlussplatte erforderlich: Ja
PEN-Funktion möglich: Nein
Montageart: Hutschiene TH35
Weitere Details
Ausführung elektrischer Anschluss 1: Federzuganschluss
Ausführung elektrischer Anschluss 2: Federzuganschluss
Anzahl der Klemmstellen je Etage: 3
Werkstoff des Isolierkörpers: sonstige
Betriebstemperatur: 105|105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 16|0.25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2|16 mm²
Breite: 12.15
Höhe: 107.7
Tiefe: 50.6
