283-107 WAGO PE-KLEMME 2-LEITER 16 QMM F. TS 35

21936771
1126753
50 Stk
4045454084530
4044918551991
IN
85369010
283-107
beantwortete(n) Fragen weitere Varianten

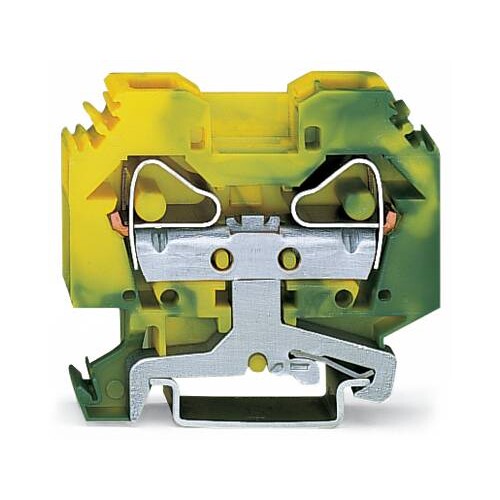

2-Leiter-Schutzleiterklemme, 16 mm², seitliche Beschriftungsaufnahmen, für Tragschiene 35 x 15 und 35 x 7,5, CAGE CLAMP®, 16,00 mm², grün-gelb
Anmerkungen zur LIMMERT-KI

Die WAGO PE-Klemme 2-Leiter ist eine hochmoderne Schutzleiterklemme, die für die Verwendung auf Tragschienen mit den Abmessungen 35 x 15 mm konzipiert ist. Diese Klemme bietet eine seitliche Verdrahtung und verwendet die bewährte CAGE CLAMP®-Technologie, die eine einfache und sichere Verbindung von eindrähtigen und feindrähtigen Leitern bis zu 16 mm² ermöglicht. Mit einer kompakten Breite von 12 mm und einer Höhe von 45,5 mm ist sie ideal für Anwendungen mit begrenztem Platz. Die Klemme ist aus hochwertigem Polyamid 66 gefertigt und bietet eine grün-gelbe Farbgebung, die sie als Schutzleiterklemme kennzeichnet. Mit einem Gewicht von nur 41,624 g ist sie leicht und einfach zu installieren. Die PEN-Funktion ermöglicht eine flexible Anwendung in verschiedenen elektrischen Systemen.

Produktinfos

Verdrahtungsart: seitliche Verdrahtung
Anschlusstechnik: CAGE CLAMP[®]
Anschließbare Leiterwerkstoffe: Kupfer, Aluminium
Eindrähtiger Leiter: 0,2 … 16 mm² / 24 … 6 AWG
Feindrähtiger Leiter: 0,2 … 16 mm² / 24 … 6 AWG
Abisolierlänge: 16 … 17 mm
Gesamte Anzahl der Klemmstellen: 2
Gesamte Anzahl der Potentiale: 1
Anzahl der Ebenen: 1
Breite: 12 mm
Höhe ab Oberkante Tragschiene: 45,5 mm
Tiefe: 58 mm
Bauform: horizontale Bauform
Montageart: Tragschiene 35 x 15
Farbe: grün-gelb
Isolierwerkstoff: Polyamid 66 (PA 66)
Gewicht: 41,624 g
PEN-Funktion möglich: Ja
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|16 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.2|16 mm²
    Farbe: grün/gelb
    Anzahl der Etagen: 1
    Abschlussplatte erforderlich: 1|16
    PEN-Funktion möglich: 1|16
    Montageart: EV005503|105
    Weitere Details
    Ausführung elektrischer Anschluss 1: EV005752|16
    Ausführung elektrischer Anschluss 2: Federzuganschluss
    Anzahl der Klemmstellen je Etage: 2|105
    Werkstoff des Isolierkörpers: EV000403|105
    Betriebstemperatur: 105|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|16
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.2|16 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2|16 mm²
    Breite: 12
    Höhe: 58|16
    Tiefe: 45.5
