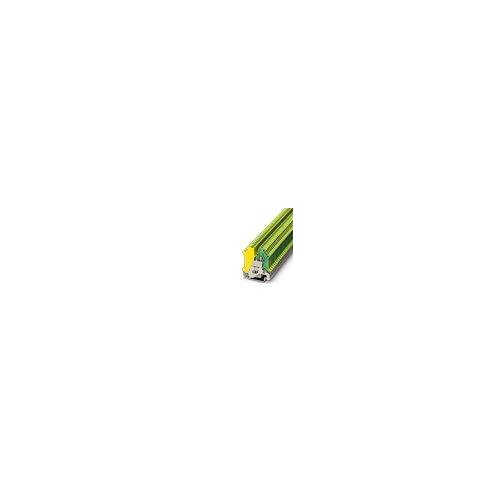

0441083 PHOENIX Klemme USLKG3

20243020
1119347
50 Stk
4017918002169
TR
85369010

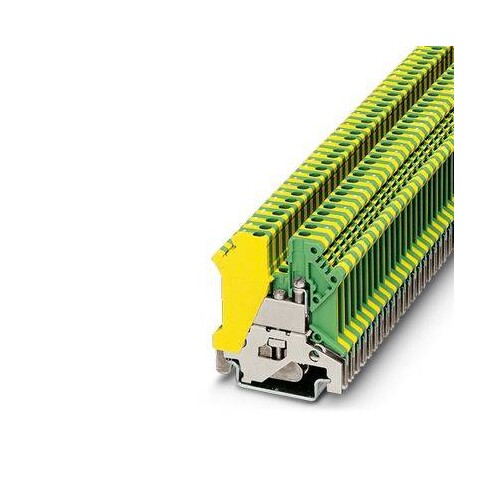

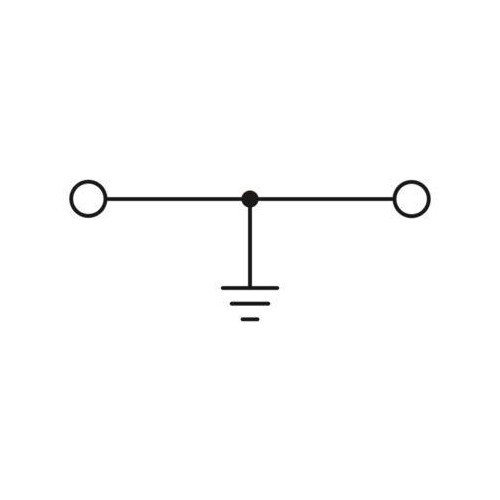

Schutzleiter-Reihenklemme, Bei Anreihung an konturgleiche Durchgangsklemme muss bei Isolationsspannungen 690 V ein Deckel eingesetzt werden, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: Schraubanschluss, Querschnitt: 0,2 mm² - 4 mm², Befestigungsart: PE-Fuß mit Befestigungsschraube, M2,5, Montageart: NS 35/7,5, NS 35/15, NS 32, Farbe: grün-gelb
Anmerkungen zur LIMMERT-KI

Die PHOENIX Klemme USLKG3 ist eine hochwertige Schutzleiter-Reihenklemme, die sich durch ihre kompakte Bauweise und zuverlässige Leistung auszeichnet. Mit einer Breite von 5,2 mm und einer Länge von 42,5 mm ist sie ideal für Anwendungen mit begrenztem Platzangebot. Die Klemme ermöglicht eine einfache Verbindung von Leitern mit einem Querschnitt von 0,2 bis 2,5 mm² (AWG 24 bis 12) über einen Schraubanschluss. Sie ist aus PA gefertigt und erfüllt die Brennbarkeitsklasse V0 nach UL 94, was sie besonders sicher macht. Mit einer Nennstoßspannung von 8 kV und einem Verschmutzungsgrad von 3 ist sie für anspruchsvolle Umgebungen geeignet. Diese Klemme ist eine ausgezeichnete Wahl für den Einsatz in industriellen Anwendungen und bietet eine hohe Zuverlässigkeit und Langlebigkeit.

Produktinfos

Anschlussart: Schraubanschluss
Querschnitt (solid) min.: 0,2 mm²
Querschnitt (solid) max.: 4 mm²
Querschnitt (stranded) min.: 0,2 mm²
Querschnitt (stranded) max.: 2,5 mm²
Querschnitt AWG min.: 24
Querschnitt AWG max.: 12
Anzahl der Anschlüsse: 2
Anzahl der Ebenen: 1
Farbe: grün-gelb
Isoliermaterial: PA
Brennbarkeit nach UL 94: V0
Breite: 5,2 mm
Länge: 42,5 mm
Höhe NS 35/7,5: 47 mm
Höhe NS 35/15: 54,5 mm
Höhe NS 32: 52 mm
Nennstoßspannung: 8 kV
Verschmutzungsgrad: 3
Stoßspannungs-Kategorie: III
Isoliermaterialgruppe: I
Anschluss gemäß Norm: IEC 60947-7-2
Abisolierlänge: 8 mm
Schraubengewinde: M3
Anzugsmoment min.: 0,6 Nm
Anzugsmoment max.: 0,8 Nm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|2.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0.2|4 mm²
Farbe: sonstige
Anzahl der Etagen: 1
Abschlussplatte erforderlich: Nein
PEN-Funktion möglich: Nein
Montageart: Hutschiene TH35
Weitere Details
Ausführung elektrischer Anschluss 1: Schraubanschluss
Ausführung elektrischer Anschluss 2: Schraubanschluss
Anzahl der Klemmstellen je Etage: 2
Werkstoff des Isolierkörpers: sonstige
Betriebstemperatur: 105|105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1.5|0.25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2|2.5 mm²
Breite: 5.15
Höhe: 42.5
Tiefe: 45.8
