3006166 Phoenix UIKN 16 BU

24291016
1119522
1 Stk
4017918091385
TR
85369010

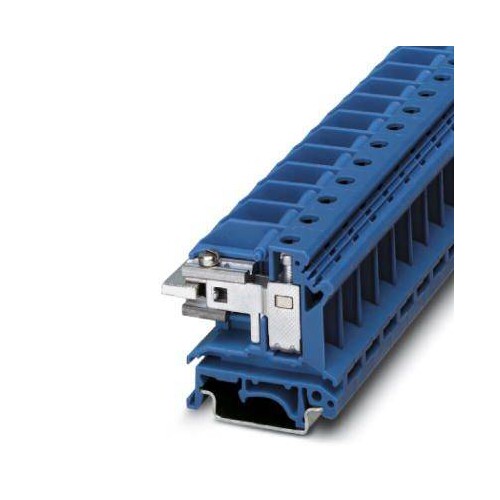

N-Trennklemme, Montagehinweis: Für die sichere Fixierung der N-Sammelschiene müssen Auflageböcke am Anfang und Ende jeder Klemmenleiste sowie bei längeren Klemmenleisten alle 20 cm gesetzt werden., Nennspannung: 400 V, Nennstrom: 76 A, Spezial- und Mischanschluss, 1. Etage Anschluss rechts, Bemessungsquerschnitt: 16 mm², Querschnitt: 2,5 mm² - 25 mm², Montageart: NS 35/7,5, NS 35/15, NS 32, Farbe: blau
Anmerkungen zur LIMMERT-KI

Die N-Trennklemme UIKN 16 BU von Phoenix Contact ist eine hochleistungsfähige Verbindungslösung, die für Anwendungen in der elektrischen Infrastruktur konzipiert ist. Mit einem Nennquerschnitt von 16 mm² und einem maximalen Belastungsstrom von 90 A bei einem Leiterquerschnitt von 25 mm² bietet sie eine zuverlässige Leistung. Die Klemme ist in der Farbe Blau gehalten und hat eine Breite von nur 12 mm, was sie ideal für platzsparende Installationen macht. Sie ist für Montagearten NS 35/7,5, NS 35/15 und NS 32 geeignet und verfügt über einen Spezial- und Mischanschluss. Die UIKN 16 BU erfüllt die Anforderungen der Norm IEC 60947-7-1 und bietet eine Nennspannung von 400 V sowie eine Brennbarkeitsklasse von V2 nach UL 94. Mit einem Temperaturbereich von -60 °C bis 105 °C ist diese Klemme auch für anspruchsvolle Umgebungen geeignet.

Produktinfos

Anschlussart: Spezial- und Mischanschluss
Nennquerschnitt: 16 mm²
Querschnitt: 2,5 mm² - 25 mm²
AWG: 12 - 4
Breite: 12 mm
Farbe: blau
Montageart: NS 35/7,5, NS 35/15, NS 32
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 2
Isolierstoff: PA
Brennbarkeitsklasse nach UL 94: V2
Belastungsstrom maximal: 90 A (bei 25 mm² Leiterquerschnitt)
Nennspannung U N: 400 V
Nennstrom I N: 76 A
Bemessungsstoßspannung: 6 kV
Umgebungstemperatur (Betrieb): -60 °C ... 105 °C
Umgebungstemperatur (Lagerung): -25 °C ... 60 °C
Anzugsdrehmoment min: 1,5 Nm
Anzugsdrehmoment max: 1,8 Nm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 4|16 mm²
    Farbe: blau
    Anschlussplatte erforderlich: Ja
    Weitere Details
    Anzahl der Klemmstellen: 2
    Montageart: sonstige
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: V2
    Anschließbarer Leiterquerschnitt eindrähtig: 2.5|25 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1.5|16 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 6|1.5 mm²
    Bemessungsspannung: 400 V
    Breite: 12
    Höhe: 47
    Tiefe: 43.5
