2016-7711 WAGO Top Job S 1-L Pot.Kl.16qmm grau

21505653
4499026
20 Stk
4045454685294
PL
85369010000
2016-7711
beantwortete(n) Fragen weitere Varianten

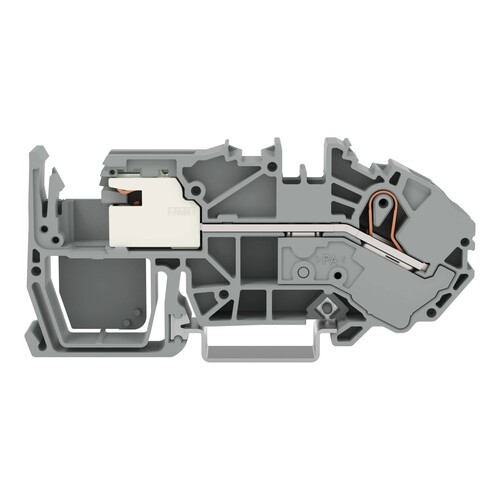

1-Leiter-Potentialausgleichsklemme, 16 mm², Push-in CAGE CLAMP®, 16,00 mm², grau
Anmerkungen zur LIMMERT-KI

Die WAGO Top Job S 1-Leiter-Potentialausgleichsklemme ist eine hochwertige Verbindungslösung für elektrische Anwendungen. Mit einem Nennquerschnitt von 16 mm² und einer Bemessungsspannung von 250 V eignet sie sich ideal für anspruchsvolle Installationen. Die innovative Push-in CAGE CLAMP®-Technologie ermöglicht eine einfache und sichere Verbindung von eindrähtigen und feindrähtigen Leitern. Die Klemme bietet eine hohe Bemessungsstromkapazität von 76 A und eine Bemessungsstoßspannung von 4 kV, was sie zu einer zuverlässigen Wahl für industrielle Anwendungen macht. Mit kompakten Abmessungen von 12 mm Breite, 40,8 mm Höhe und 86 mm Tiefe ist sie platzsparend und vielseitig einsetzbar. Die graue Farbe und der isolierwerkstoff Polyamid 66 (PA 66) sorgen für Langlebigkeit und Beständigkeit in verschiedenen Umgebungen.

Produktinfos

Anschlussart: Push-in CAGE CLAMP®
Nennquerschnitt: 16 mm²
Bemessungsspannung: 250 V
Bemessungsstoßspannung: 4 kV
Bemessungsstrom: 76 A
Eindrähtiger Leiter: 0,5 … 16 mm² / 20 … 6 AWG
Eindrähtiger Leiter, direkt steckbar: 6 … 16 mm² / 14 … 6 AWG
Feindrähtiger Leiter: 0,5 … 25 mm² / 20 … 4 AWG
Feindrähtiger Leiter mit Aderendhülse, direkt steckbar: ab 6 mm² / 14 AWG
Abisolierlänge: 18 … 20 mm
Breite: 12 mm
Höhe: 40,8 mm
Tiefe: 86 mm
Bauform: abgewinkelt
Montageart: Tragschiene 35
Farbe: grau
Isolierwerkstoff: Polyamid 66 (PA 66)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5|25 mm²
Bemessungsstrom In: 76|16 A
Geeignet für N-Sammelschiene: EV005290|2.5
Farbe: EV000154|16
Anschlussplatte erforderlich: 1|0.25
Ausführung des elektrischen Anschlusses: EV005752|0.25
Weitere Details
Anzahl der Klemmstellen: 1|25
Montageart: EV005503|25
Werkstoff des Isolierkörpers: EV000403|0.25
Betriebstemperatur: 105|105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Anschließbarer Leiterquerschnitt eindrähtig: 16|2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 16|0.25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|16 mm²
Bemessungsspannung: 250|2.5 V
Breite: 12
Höhe: 99.7|2.5
Tiefe: 40.8
