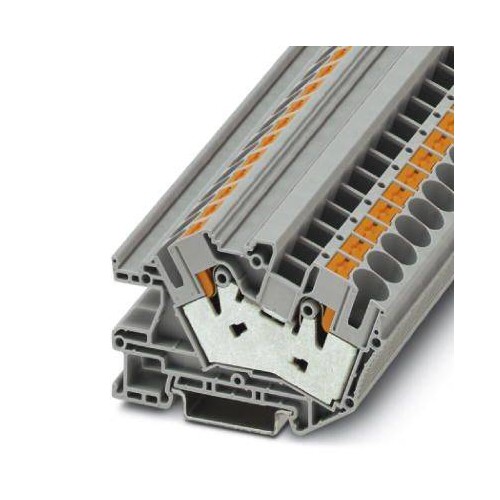

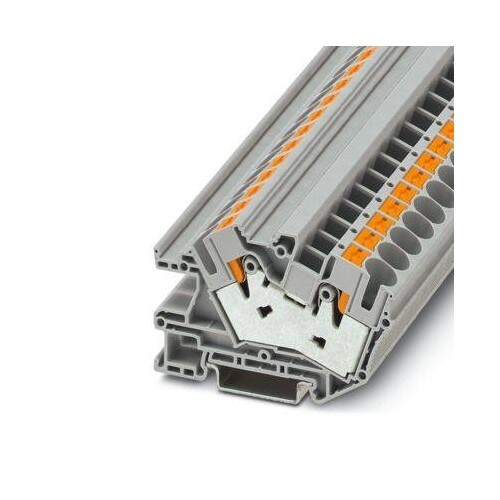

3214029 Phoenix Installationsklemme PTI 16/S

29068334
1634456
50 Stk
PL
85369010
Installationsklemme, Nennspannung: 500 V, Nennstrom: 76 A, Push-in-Anschluss, 1. Etage, Bemessungsquerschnitt: 16 mm², Querschnitt: 0,5 mm² - 16 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Anmerkungen zur LIMMERT-KI

Die Phoenix Installationsklemme PTI 16/S ist eine hochleistungsfähige Klemme, die für Anwendungen mit einer Nennspannung von 500 V und einem Nennstrom von 76 A ausgelegt ist. Sie verfügt über einen Push-in-Anschluss, der eine einfache und schnelle Installation ermöglicht. Mit einem Bemessungsquerschnitt von 16 mm² und einem flexiblen Querschnitt von 0,5 mm² bis 16 mm² ist sie vielseitig einsetzbar. Die Klemme ist in grau gehalten und entspricht den Montagearten NS 35/7,5 und NS 35/15. Sie erfüllt hohe Sicherheitsstandards, einschließlich einer Brennbarkeitsklasse nach UL 94 von V0 und einer Bemessungsstoßspannung von 6 kV. Dank ihrer kompakten Bauform ist sie ideal für Installationsverteiler und bietet eine zuverlässige Verbindung in anspruchsvollen Umgebungen.

Produktinfos

Nennspannung: 500 V
Nennstrom: 76 A
Anschlussart: Push-in-Anschluss
Anzahl der Reihen: 1
Anzahl der Anschlüsse: 2
Bemessungsquerschnitt: 16 mm²
Querschnitt: 0,5 mm² - 16 mm²
Montageart: NS 35/7,5, NS 35/15
Farbe: grau
Brennbarkeitsklasse nach UL 94: V0
Bemessungsstoßspannung: 6 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Maximale Verlustleistung bei Nennbedingung: 2,43 W
Betriebstemperatur: -60 °C ... 105 °C
Lagerungstemperatur: -25 °C ... 60 °C
Höhe: 49,6 mm
Breite: 10,2 mm
Länge: 77,7 mm
Isolierstoff: PA
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungsstrom In: 76 A
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5|16 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.5|16 mm²
    Anzahl der Potentiale: 1
    Grundfarbe: grau
    Mit N-Trennschlitten: Nein
    Abschlussplatte erforderlich: Ja
    Ausführung elektrischer Anschluss 1: sonstige
    Ausführung elektrischer Anschluss 2: sonstige
    Weitere Details
    Montageart: sonstige
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.5|16 mm²
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|16 mm²
    Mit PE-Funktion: Nein
    Bemessungsspannung: 500 V
    N-Funktion möglich: Nein
    Breite: 10.15
    Höhe: 77.65
    Tiefe: 49.6
