3008054 Phoenix UK 35-PE/N

24291023
1118815
10 Stk
4017918091576
DE
85369010

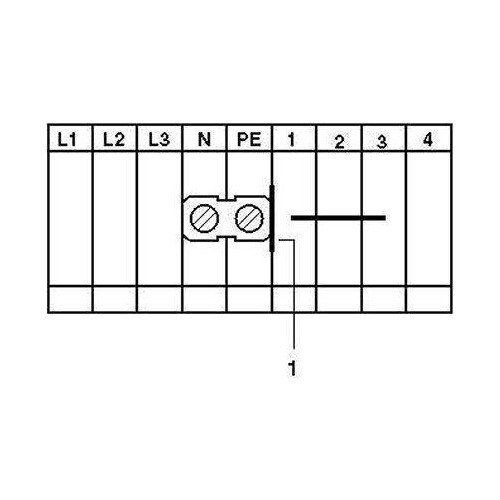

Installationsschutzleiterklemme, Für Anschlussquerschnitte 35 mm² / AWG 2 ist die Cu-Tragschiene NS 32... oder NS 35... einzusetzen! Bei Anreihung an konturgleiche Durchgangsklemme muss bei Isolationsspannungen > 630 V ein Deckel eingesetzt werden, PE/N-Block, bestehend aus einer grün-gelben Schutzleiterklemme und einer blauen Reihenklemme mit Schraubbrücke, Nennspannung: 630 V, Nennstrom: 125 A, Schraubanschluss, Querschnitt: 0,75 mm² - 35 mm², Montageart: NS 35/7,5, NS 35/15, NS 32, Farbe: grün-gelb-blau
Anmerkungen zur LIMMERT-KI

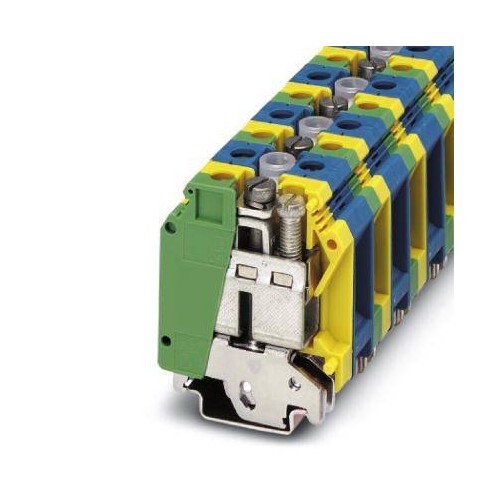

Der Phoenix UK 35-PE/N ist ein modularer Erdungsklemmenblock, der sich ideal für industrielle Anwendungen eignet. Mit einem Schraubanschluss und einer maximalen Belastbarkeit von 125 A bietet dieser Klemmenblock eine zuverlässige Verbindung für Leiterquerschnitte von 0,75 mm² bis 35 mm². Die Konstruktion aus grün-gelbem und blauem Isoliermaterial gewährleistet eine hohe Sicherheit und Langlebigkeit. Der Klemmenblock ist für die Verwendung auf NS 35/7,5, NS 35/15 und NS 32 Montageschienen geeignet und bietet eine kompakte Bauweise mit Abmessungen von 30,1 mm Breite und 50 mm Länge. Mit einer Nennspannung von 630 V und einer Nennstoßspannung von 8 kV ist dieser Klemmenblock für anspruchsvolle Anwendungen konzipiert. Die einfache Installation und der hohe Schutzgrad machen ihn zur idealen Wahl für elektrische Installationen.

Produktinfos

Anschlussart: Schraubanschluss
Anzahl der Ebenen: 1
Anzahl der Anschlüsse: 4
Farbe: grün-gelb-blau
Isoliermaterial: PA
Entflammbarkeitsklasse nach UL 94: V0
Maximale Belastungsstrom: 125 A
Nennstoßspannung: 8 kV
Verschmutzungsgrad: 3
Stoßspannungs-Kategorie: III
Isoliermaterialgruppe: I
Anschluss gemäß Norm: IEC 60947-7-1 / IEC 60947-7-2
Nennstrom I N: 125 A
Nennspannung U N: 630 V
Breite: 30,1 mm
Länge: 50 mm
Höhe NS 35/7,5: 62 mm
Höhe NS 35/15: 69,5 mm
Höhe NS 32: 67 mm
Anschlussquerschnitt (solid) min.: 0,75 mm²
Anschlussquerschnitt (solid) max.: 35 mm²
Schraubengewinde: M6
Anzugsmoment (min): 3,2 Nm
Anzugsmoment (max): 3,7 Nm
