270-564 Wago 3 Leiter Initiatoreneinspeiseklemme orange

27883710
4890169
10 Stk
CN
85369010
270-564
beantwortete(n) Fragen weitere Varianten

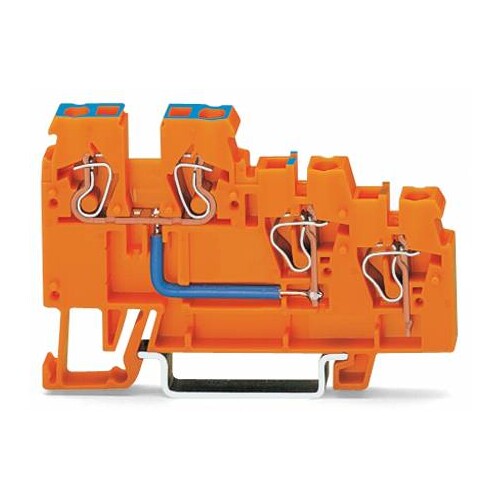

3-Leiter-Initiatoreneinspeiseklemme, Interne Brückung, 9 A, mit farbig bedruckten Leitereinführungen, 2,5 mm², CAGE CLAMP®, 2,50 mm², orange
Anmerkungen zur LIMMERT-KI

Die Wago 3-Leiter-Initiatoreneinspeiseklemme ist eine zuverlässige Lösung für die Verbindung von elektrischen Leitungen in industriellen Anwendungen. Mit einer Nominalspannung von 24 V und einer maximalen Stromaufnahme von 9 A bietet diese Klemme eine hohe Leistung bei kompakten Abmessungen von 5 mm Breite, 39 mm Höhe und 68 mm Tiefe. Die CAGE CLAMP®-Technologie ermöglicht eine einfache und sichere Verbindung von eindrähtigen und feindrähtigen Leitern bis zu 2,5 mm². Diese Klemme ist ideal für die Verwendung in Schaltschränken und anderen elektrischen Installationen, wo Platz und Effizienz entscheidend sind. Die orange Farbe sorgt für eine einfache Identifikation und die Frontverdrahtung ermöglicht eine schnelle und unkomplizierte Installation.

Produktinfos

Art der Spannung: DC
Nominalspannung: 24 V
Anschlusstechnik: CAGE CLAMP®
Betätigungsart: Betätigungswerkzeug
Anschließbare Leiterwerkstoffe: Kupfer
Eindrähtiger Leiter: 0,08 … 2,5 mm² / 28 … 12 AWG
Feindrähtiger Leiter: 0,08 … 2,5 mm² / 28 … 12 AWG
Abisolierlänge: 6 … 7 mm
Gesamte Anzahl der Klemmstellen: 4
Gesamte Anzahl der Potentiale: 3
Anzahl der Ebenen: 3
Verdrahtungsart: Frontverdrahtung
Breite: 5 mm
Höhe ab Oberkante Tragschiene: 39 mm
Tiefe: 68 mm
Bauform: horizontale Bauform
Montageart: Tragschiene 35
Farbe: orange
Gewicht: 9,7 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Etagen: 3
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.08|2.5 mm²
    LED schaltend für: nein
    Trennfunktion: 0|0.25
    Bemessungsstrom In: 18|2.5 A
    Weitere Details
    Anzahl der Klemmstellen je Etage: 4
    Etagen intern gebrückt: Nein
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.08|2.5 mm²
    Ausführung elektrischer Anschluss 1: EV005752|2.5
    Ausführung elektrischer Anschluss 2: EV005752|2.5
    Bemessungsspannung: 250|105 V
    Montageart: EV005503|2.5
    Quer verbindbar: Ja
    Werkstoff des Isolierkörpers: Thermoplast
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1.5|0.25 mm²
    Betriebstemperatur: 105|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
    Anschließbarer Leiterquerschnitt eindrähtig: 0.08|2.5 mm²
    Explosionsgeprüfte Ausführung "Ex e": Nein
    Abschlussplatte erforderlich: 1|2.5
    Farbe: orange
    Farbe des Leuchtmittels: sonstige
    Mit PE Anschluss: 0|2.5
    Mit Schirmanschluss: 0|105
    Mit Einspeisefunktion: 1|2.5
    Breite: 5
    Höhe: 68
    Tiefe: 39|105
