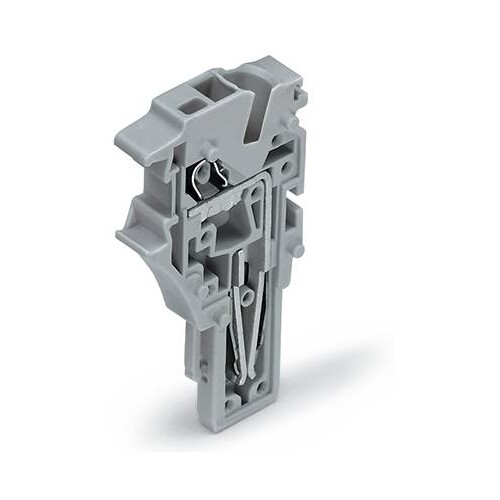

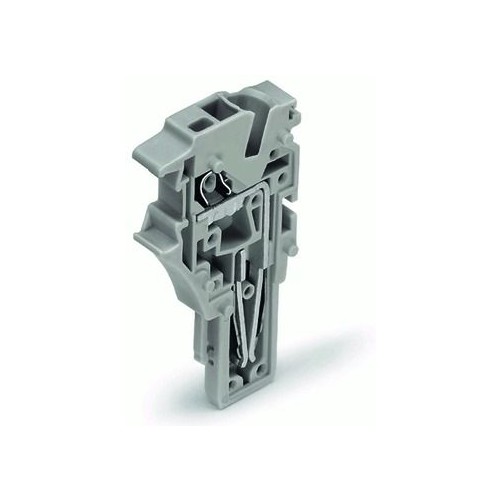

2022-181 Wago 1 Leiter Endmodul kodierbar 1 polig grau

25746064
4118024
250 Stk
4050821243403
CN
85366990
2022-181
beantwortete(n) Fragen weitere Varianten
1-Leiter-Federleisten-Endmodul, Push-in CAGE CLAMP®, 4 mm², Rastermaß 5,2 mm, 1-polig, 4,00 mm², grau
Anmerkungen zur LIMMERT-KI

Das WAGO 2022-181 Endmodul ist ein hochwertiges 1-poliges Modul für 1-Leiter-Anwendungen, das eine einfache Integration in modulare Stecksysteme ermöglicht. Mit einer Nennspannung von 690 V und einem Nennstrom von bis zu 32 A ist es ideal für anspruchsvolle elektrische Anwendungen. Das Modul verwendet die Push-in CAGE CLAMP®-Technologie, die eine einfache und sichere Verbindung von eindrähtigen und feindrähtigen Leitern mit Querschnitten von 0,25 bis 4 mm² ermöglicht. Mit kompakten Abmessungen von 5,2 mm Breite, 40,5 mm Höhe und 22,4 mm Tiefe passt es problemlos in enge Räume. Das graue Gehäuse aus Polyamid 66 sorgt für Langlebigkeit und Zuverlässigkeit in verschiedenen Umgebungen. Dieses Endmodul ist die perfekte Wahl für Anwendungen, die Flexibilität und Anpassungsfähigkeit erfordern.

Produktinfos

Anschlussart: Push-in CAGE CLAMP®
Nennspannung: 690 V
Nennstrom: 24 A
Nennstrom (2): 32 A
Anzahl der Pole: 1
Anschlussquerschnitt (eindrähtig): 0.75 … 4 mm²
Anschlussquerschnitt (feindrähtig): 0.25 … 4 mm²
Abisolierlänge: 10 … 12 mm
Breite: 5.2 mm
Höhe: 40.5 mm
Tiefe: 22.4 mm
Material des Isolierkörpers: Polyamid 66 (PA 66)
Farbe: Grau
Gewicht: 3.185 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 4|0.25 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 4|0.75 mm²
Bemessungsstrom In: 24 A
Polzahl: 1|2.5
Werkstoff des Isolierkörpers: EV000403|0.25
Farbe: EV000270|0.75
Transparent: 0|0.25
Ausführung elektrischer Anschluss 1: Federzuganschluss
Ausführung elektrischer Anschluss 2: Federzuganschluss
Weitere Details
Bohrlochabstand mittig: 105|105 mm
Anzahl der Klemmstellen je Pol: 1
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 2.5|0.75 mm²
Explosionsgeprüfte Ausführung "Ex e": 0|2.5
Montageart: sonstige
Betriebstemperatur: 105|105 °C
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.25|2.5 mm²
Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|0.75
Bemessungsspannung: 690 V
Abschlussplatte erforderlich: 0|0.75
Breite: 5.2
Halogenfrei: Ja
Höhe: 22.4|0.75
Tiefe: 40.5|0.25
