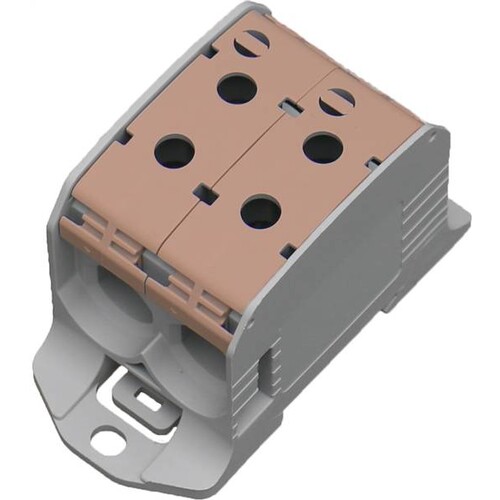

92007180 Hora RKA 95/1 1x4 087520 3 3 Al/Cu braun Universalklemme s,f: 16 9

27226466
1 Stk
4051589875233
DE
85369010
1-polig (braun) Klemmstellen: 4 x 16-95mm² starr oder flexibel 4 x 10-70mm² mit Aderendhülse Klemmbereiche: CU Leiter: 16-95mm² , CU Leiter+AE: 10-70mm², AL Leiter:16-95mm² Klemmbereiche Messanschluss: CU Leiter: 2,5-10mm², CU Leiter+AE: 1,5-6mm² für Anwendungen mit Kupfer- und Aluminiumleitungen geeignet. Damit sich Leiter in der Mitte nicht berühren und gegebenenfalls oxidieren, verfügen die Reihenklemmen durchgängig über einen Durchsteckschutz. 1000V AC/DC 245A CU (EN60947-7-1) 600V 200A Cu / 155A AL (UL 1059) montage auf 35 mm oder Schraubmontage möglich modularer Aufbau - beliebig anreihbar Abmessung: L:93mm, B:47mm, H:57mm Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

Die Hora RKA 95/1 Universalklemme ist eine hochgradig zuverlässige Verbindungslösung für elektrische Installationen, geeignet für Kupfer- und Aluminiumleiter. Mit einer Nennspannung von 1.000 V AC/DC und einem Nennstrom von bis zu 245 A (Kupfer) bietet sie hohe Leistung und Sicherheit. Die Klemme hat einen Nennquerschnitt von 95 mm² und ist für eine Vielzahl von Anwendungen konzipiert, einschließlich modularer Anordnung und einfacher Montage auf einer Hutschiene. Ihre Konstruktion ist finger-sicher und entspricht den Standards IEC 60947-7-1 und UL 1059. Mit einem kompakten Design von 47 x 57 x 93 mm und einem selbstlöschenden Gehäusematerial ist diese Klemme eine ausgezeichnete Wahl für moderne elektrische Systeme.

Produktinfos

Bauform: Finger-sicher
Schutzart: IP 20
Nennspannung: 1.000 V AC / 1.000 V DC
Nennstrom (Cu): 232 A
Nennstrom (Al): 155 A
Nennquerschnitt: 95 mm² (AWG 3/0)
Impulsfestigkeit: 8 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
CTI-Wert: 550
Anzahl der Anschlüsse: 4 x 95 mm²
Material des Anschlusskörpers: Aluminium verzinnt
Gehäusematerial: PA 6 (halogenfrei)
Flammwidrigkeit: selbstlöschend
Abmessungen (B x H x T): 47 x 57 x 93 mm
Farbe des Gehäuses: lichtgrau RAL 7035
Montageart: Hutschiene TH35
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 16|95 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 16|95 mm²
Anzahl der Etagen: 1
Farbe: braun
Bemessungsstrom In: 245 A
Montageart: Hutschiene TH35
Weitere Details
Abschlussplatte erforderlich: Nein
Anschließbarer Leiterquerschnitt mehrdrähtig: 16|95 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 10|70 mm²
Bemessungsspannung: 1000 V
Ausführung elektrischer Anschluss 1: Schraubanschluss
Ausführung elektrischer Anschluss 2: Schraubanschluss
Anschlussposition: seitlich
Anzahl der Klemmstellen je Etage: 4
Werkstoff des Isolierkörpers: Thermoplast
Breite/Rastermaß: 47 mm
Höhe bei niedrigstbauender Montageart: 57 mm
Länge: 93 mm
Explosionsgeprüfte Ausführung "Ex e": Nein
Etagen intern gebrückt: Ja
