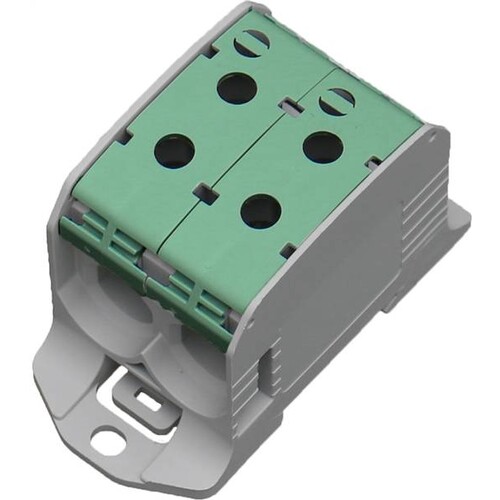

92007179 Hora RKA 95/1 1x4 087520 2 3 Al/Cu grün Universalklemme s,f: 16 95

26769765
1 Stk
4051589875226
DE
85369010
1-polig (grün) Klemmstellen: 4 x 16-95mm² starr oder flexibel 4 x 10-70mm² mit Aderendhülse Klemmbereiche: CU Leiter: 16-95mm² , CU Leiter+AE: 10-70mm², AL Leiter:16-95mm² Klemmbereiche Messanschluss: CU Leiter: 2,5-10mm², CU Leiter+AE: 1,5-6mm² für Anwendungen mit Kupfer- und Aluminiumleitungen geeignet. Damit sich Leiter in der Mitte nicht berühren und gegebenenfalls oxidieren, verfügen die Reihenklemmen durchgängig über einen Durchsteckschutz. 1000V AC/DC 245A CU (EN60947-7-1) 600V 200A Cu / 155A AL (UL 1059) montage auf 35 mm oder Schraubmontage möglich modularer Aufbau - beliebig anreihbar Abmessung: L:93mm, B:47mm, H:57mm Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

Die Hora RKA 95/1 Universalklemme ist eine hochwertige, fingersichere Klemme, die für den Einsatz mit Kupfer- und Aluminiumleitern geeignet ist. Mit einer Nennspannung von 1.000 V AC/DC und einem Nennstrom von bis zu 232 A (Cu) bietet sie herausragende Leistung und Zuverlässigkeit. Die Klemme ist für Leiterquerschnitte von 16 bis 95 mm² ausgelegt und ermöglicht eine einfache Montage auf einer Hutschiene (TH35). Ihre Abmessungen betragen 47 mm in der Breite, 57 mm in der Höhe und 93 mm in der Tiefe. Der selbstlöschende Kunststoff (PA 6) sorgt für zusätzliche Sicherheit, während die Schutzart IP 20 einen zuverlässigen Betrieb in geschützten Umgebungen gewährleistet. Die Klemme ist modular aufgebaut und kann beliebig aneinandergereiht werden, was die Installation vereinfacht und die Flexibilität erhöht.

Produktinfos

Bauform: Fingersafe
Schutzart: IP 20
Nennspannung: 1.000 V AC / 1.000 V DC
Nennstrom (Cu): 232 A
Nennstrom (Al): 155 A
Nennquerschnitt: 95 mm²
Impulsfestigkeit: 8 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
CTI-Wert: 550
Anzahl der Anschlüsse: 4 x 95 mm²
Abmessungen (B x H x T): 47 x 57 x 93 mm
Material Gehäuse: PA 6 (halogenfrei)
Flammwidrigkeit: selbstlöschend
Montageart: Hutschiene TH35
Farben: grün
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 16|95 mm²
Anzahl der Etagen: 1
Farbe: grün
Bemessungsstrom In: 245 A
Montageart: Hutschiene TH35
Weitere Details
Abschlussplatte erforderlich: 4
Anschließbarer Leiterquerschnitt mehrdrähtig: 16|95 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 10|70 mm²
Bemessungsspannung: 1000 V
Ausführung elektrischer Anschluss 1: Schraubanschluss
Ausführung elektrischer Anschluss 2: Schraubanschluss
Anschlussposition: 10|70
Anzahl der Klemmstellen je Etage: 4
Werkstoff des Isolierkörpers: Thermoplast
Betriebstemperatur: seitlich °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: 0
Breite/Rastermaß: 16|95 mm
Höhe bei niedrigstbauender Montageart: 16|95 mm
Länge: 16|95 mm
Explosionsgeprüfte Ausführung "Ex e": Ja
Etagen intern gebrückt: Ja
