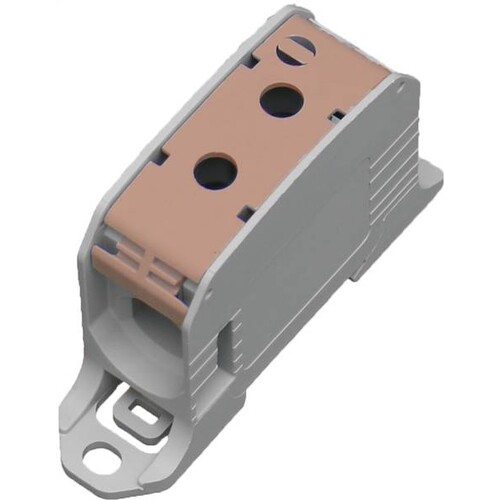

92007175 Hora RKA 95/1 1x2 087510 3 3 Al/Cu braun Universalklemme s,f: 16 9

26364416
1 Stk
4051589875134
DE
85369010
1-polig (braun) Klemmstellen: 2 x 16-95mm² starr oder flexibel 2 x 10-70mm² mit Aderendhülse Klemmbereiche: CU Leiter: 16-95mm² , CU Leiter+AE: 10-70mm², AL Leiter:16-95mm² Klemmbereiche Messanschluss: CU Leiter: 2,5-10mm², CU Leiter+AE: 1,5-6mm² für Anwendungen mit Kupfer- und Aluminiumleitungen geeignet. Damit sich Leiter in der Mitte nicht berühren und gegebenenfalls oxidieren, verfügen die Reihenklemmen durchgängig über einen Durchsteckschutz. 1000V AC/DC 245A CU (EN60947-7-1) 600V 200A Cu / 155A AL (UL 1059) montage auf 35 mm oder Schraubmontage möglich modularer Aufbau - beliebig anreihbar Abmessung: L:93mm, B:25,5mm, H:57mm Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

Die Hora RKA 95/1 Universalklemme ist eine hochqualitative Verbindungslösung für Kupfer- und Aluminiumleiter. Mit einer Nennspannung von bis zu 1.000 V AC/DC und einem Nennstrom von 232 A für Kupferleitungen ist sie ideal für anspruchsvolle Anwendungen in der Elektrotechnik. Die Klemme bietet Platz für zwei Anschlüsse mit einem Querschnitt von bis zu 95 mm² und ist nach den relevanten IEC- und UL-Standards zertifiziert. Ihr robustes Gehäuse aus halogenfreiem PA 6 und die Fingersafe-Bauweise sorgen für Sicherheit und Langlebigkeit. Mit Abmessungen von 25,5 mm Breite, 57 mm Höhe und 93 mm Tiefe ist sie kompakt und einfach zu montieren. Die Klemme ist selbstverlöschend und eignet sich hervorragend für die Montage auf Hutschienen TH35.

Produktinfos

Bauart: Fingersafe
Schutzart: IP 20
Nennspannung: 1.000 V AC / 1.000 V DC
Nennstrom (Kupfer): 232 A
Nennstrom (Aluminium): 200 A
Nennquerschnitt: 95 mm²
Impulsfestigkeit: 8 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
CTI-Wert: 550
Anzahl der Anschlüsse: 2 x 95 mm²
Abmessungen (B x H x T): 25,5 x 57 x 93 mm
Material Gehäuse: PA 6 (halogenfrei)
Flammwidrigkeit: selbstverlöschend
Montageart: Hutschiene TH35
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 16|95 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 16|95 mm²
Anzahl der Etagen: 1
Farbe: braun
Bemessungsstrom In: 245 A
Montageart: Hutschiene TH35
Weitere Details
Abschlussplatte erforderlich: Nein
Anschließbarer Leiterquerschnitt mehrdrähtig: 16|95 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 10|70 mm²
Bemessungsspannung: 1000 V
Ausführung elektrischer Anschluss 1: Schraubanschluss
Ausführung elektrischer Anschluss 2: Schraubanschluss
Anschlussposition: seitlich
Anzahl der Klemmstellen je Etage: 2
Werkstoff des Isolierkörpers: Thermoplast
Breite/Rastermaß: 25 mm
Höhe bei niedrigstbauender Montageart: 57 mm
Länge: 93 mm
Explosionsgeprüfte Ausführung "Ex e": Nein
Etagen intern gebrückt: Nein
