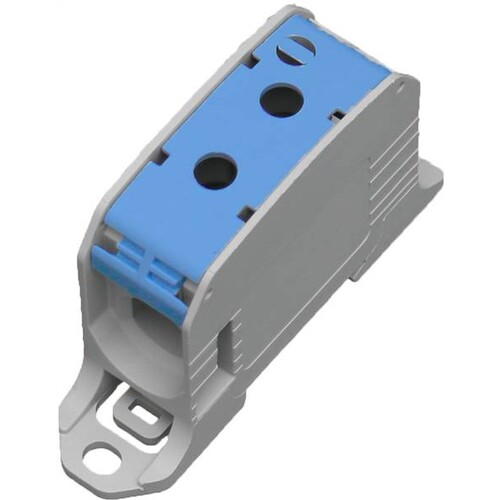

92007173 Hora RKA 95/1 1x2 087510 1 3 Al/Cu blau Universalklemme s,f: 16 95

26769779
1 Stk
4051589875110
DE
85369010
1-polig (blau) Klemmstellen: 2 x 16-95mm² starr oder flexibel 2 x 10-70mm² mit Aderendhülse Klemmbereiche: CU Leiter: 16-95mm² , CU Leiter+AE: 10-70mm², AL Leiter:16-95mm² Klemmbereiche Messanschluss: CU Leiter: 2,5-10mm², CU Leiter+AE: 1,5-6mm² für Anwendungen mit Kupfer- und Aluminiumleitungen geeignet. Damit sich Leiter in der Mitte nicht berühren und gegebenenfalls oxidieren, verfügen die Reihenklemmen durchgängig über einen Durchsteckschutz. 1000V AC/DC 245A CU (EN60947-7-1) 600V 200A Cu / 155A AL (UL 1059) montage auf 35 mm oder Schraubmontage möglich modularer Aufbau - beliebig anreihbar Abmessung: L:93mm, B:25,5mm, H:57mm Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
Anmerkungen zur LIMMERT-KI

Die Hora RKA 95/1 1x2 Universalklemme ist eine hochleistungsfähige Verbindungslösung für Kupfer- und Aluminiumleitungen. Mit einer Nennspannung von 1.000 V AC/DC und einer Strombelastbarkeit von bis zu 232 A für Kupfer und 200 A für Aluminium ist sie ideal für anspruchsvolle Anwendungen. Die Fingersicherheit gemäß IP 20 und die selbstverlöschenden Materialien gewährleisten Sicherheit und Zuverlässigkeit. Die Klemme hat eine kompakte Bauform mit Abmessungen von 25,5 mm Breite, 57 mm Höhe und 93 mm Tiefe. Sie ist für die Montage auf Hutschienen geeignet und bietet eine einfache Installation mit abnehmbaren Klemmen. Dank der hohen Stoßspannungsfestigkeit von 8 kV und dem CTI-Wert von 550 ist sie für den Einsatz in verschiedenen industriellen Umgebungen konzipiert. Diese Klemme erfüllt die relevanten Vorschriften und Richtlinien, einschließlich IEC 60947-7-1 und UL 1059.

Produktinfos

Ausführung: Fingersicher IP 20 (DIN EN 60529)
Nennspannung: 1.000 V AC / 1.000 V DC
Strombelastbarkeit (Cu): 232 A
Strombelastbarkeit (Al): 200 A
Bemessungsquerschnitt: 95 mm²
Stoßspannungsfestigkeit: 8 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
CTI Wert: 550
Anzahl Anschlüsse: 2 x 95 mm²
Abisolierlänge: 26 mm
Innensechskant: M14 (SW 6 mm)
Werkstoffe: Klemmkörper: Aluminium verzinnt, Gehäuse: PA 6 (Halogenfrei), Schrauben: Stahl verzinkt
Flammwidrigkeit: Selbstverlöschend
Abmessungen (B x H x T): 25,5 x 57 x 93 mm
Grundgehäusefarbe: lichtgrau RAL 7035
Deckelfarbe: lichtblau RAL 5012
Montageart: Hutschiene TH35
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 16|95 mm²
    Anzahl der Etagen: 1
    Farbe: blau
    Bemessungsstrom In: 245 A
    Montageart: Hutschiene TH35
    Weitere Details
    Abschlussplatte erforderlich: 2
    Anschließbarer Leiterquerschnitt mehrdrähtig: 16|95 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 10|70 mm²
    Bemessungsspannung: 1000 V
    Ausführung elektrischer Anschluss 1: Schraubanschluss
    Ausführung elektrischer Anschluss 2: Schraubanschluss
    Anschlussposition: 10|70
    Anzahl der Klemmstellen je Etage: 2
    Werkstoff des Isolierkörpers: Thermoplast
    Betriebstemperatur: seitlich °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: 0
    Breite/Rastermaß: 16|95 mm
    Höhe bei niedrigstbauender Montageart: 16|95 mm
    Länge: 16|95 mm
    Explosionsgeprüfte Ausführung "Ex e": Ja
    Etagen intern gebrückt: Nein
