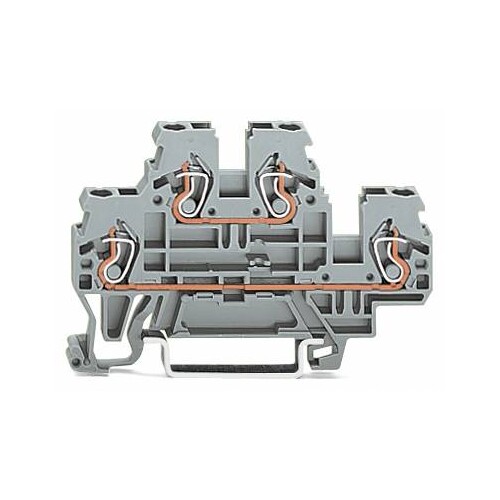

870-501 WAGO DSK-COMPACT-KLEMME D-D, L/L, GRAU

21587974
1125254
50 Stk
4044918630863
DE
85369010000
870-501
beantwortete(n) Fragen weitere Varianten
Doppelstockklemme, Durchgangs-/Durchgangsklemme, L/L, für Tragschiene 35 x 15 und 35 x 7,5, 2,5 mm², CAGE CLAMP®, 2,50 mm², grau
Anmerkungen zur LIMMERT-KI

Die WAGO DSK-COMPACT-Klemme 870-501 ist eine hochmoderne Doppelstockklemme, die für Durchgangs- und Verbindungseinsätze konzipiert wurde. Mit einer kompakten Bauform und einer grauen Gehäusefarbe eignet sie sich ideal für die Montage auf einer Tragschiene von 35 x 15 mm. Diese Klemme bietet eine hohe Flexibilität mit 4 Anschlussstellen und unterstützt sowohl eindrähtige als auch feindrähtige Leiterquerschnitte von bis zu 2,5 mm². Die CAGE CLAMP®-Technologie sorgt für eine sichere und einfache Verbindung. Mit einer Bemessungsstromstärke von 24 A und einer Bemessungsspannung von 500 V ist diese Klemme für anspruchsvolle Anwendungen in der Automatisierungstechnik geeignet. Die WAGO DSK-COMPACT-Klemme ist die perfekte Wahl für alle, die Zuverlässigkeit und Effizienz in ihren elektrischen Verbindungen suchen.

Produktinfos

Typ: Doppelstockklemme
Bauform: Durchgangs-/Durchgangsklemme
Anzahl der Etagen: 2

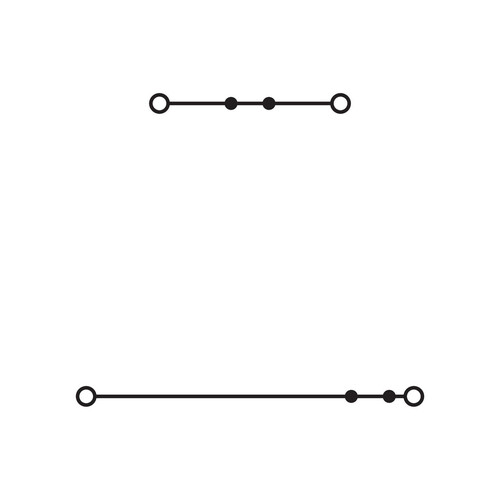

Potenzialmarkierung: L/L
Farbe: Grau
Max. Isolierdurchmesser: 4,4 mm
Bemessungsstrom: 24 A
Bemessungsspannung: 500 V
Bemessungsstoßspannung: 6 kV
Anzahl der Anschlussstellen: 4
Anschlussart: CAGE CLAMP®
Anschlussquerschnitt eindrähtig: 0,08 – 2,5 mm²
Anschlussquerschnitt feindrähtig: 0,08 – 4 mm²
Abisolierlänge: 6 – 7 mm
Breite: 5 mm
Höhe: 40 mm
Tiefe: 70 mm
Montageart: Tragschiene 35 x 15
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 4|0.08 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0.08|2.5 mm²
Anzahl der Etagen: 2|2.5
Farbe: grau
Bemessungsstrom In: 24|0.08 A
Montageart: Hutschiene TH35
Weitere Details
Abschlussplatte erforderlich: 1|105
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.08|2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25|2.5 mm²
Bemessungsspannung: 500 V
Ausführung elektrischer Anschluss 1: EV005752|2.5
Ausführung elektrischer Anschluss 2: EV005752|2.5
Anzahl der Klemmstellen je Etage: 2|0.08
Werkstoff des Isolierkörpers: EV000403|105
Betriebstemperatur: 105|105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Explosionsgeprüfte Ausführung "Ex e": Nein
Etagen intern gebrückt: 0|2.5
Breite: 5|2.5
Höhe: 70|2.5
Tiefe: 40
