727-220 WAGO 4-ET.-RANGIERKL.GRAU O.RASTH. 35X7,5

21564271
1124526
50 Stk
4045454188559
DE
85369010
727-220
beantwortete(n) Fragen weitere Varianten

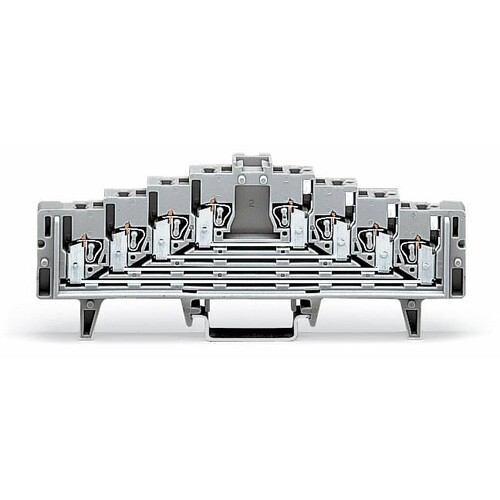

4-Etagen-Rangierklemme, ohne Rasthaken, ein Potential je Ebene, mit Prüföffnung Ø 2,3 mm, für Tragschiene 35 x 7,5, 1,5 mm², 1,50 mm², grau
Anmerkungen zur LIMMERT-KI

Die WAGO 4-Etagen-Rangierklemme in grau ist eine hochqualitative Verbindungslösung für elektrische Anwendungen. Mit einer Bemessungsspannung von 250 V und einer Bemessungsstromstärke von 12 A ist diese Klemme für eine Vielzahl von Anwendungen geeignet. Sie verfügt über vier Ebenen, die eine effiziente Verdrahtung ermöglichen, und ist mit der CAGE CLAMP®-Technologie ausgestattet, die eine einfache und sichere Verbindung von eindrähtigen und feindrähtigen Leitern von 0,08 bis 1,5 mm² erlaubt. Die Klemme hat eine kompakte Breite von 7,62 mm, eine Höhe von 44,5 mm ab der Tragschiene und eine Tiefe von 126 mm. Hergestellt aus hochwertigem Polyamid 66 (PA 66) und mit einem Gewicht von nur 32 g, ist sie ideal für den Einsatz in Schaltschränken und anderen elektrischen Installationen. Die Frontverdrahtung erleichtert die Installation und Wartung erheblich.

Produktinfos

Anzahl der Ebenen: 4
Farbe: grau
Bemessungsspannung: 250 V
Bemessungsstoßspannung: 4 kV
Bemessungsstrom: 12 A
Anschlussdaten: CAGE CLAMP®
Eindrähtiger Leiterquerschnitt: 0,08 … 1,5 mm²
Feindrähtiger Leiterquerschnitt: 0,08 … 1,5 mm²
Abisolierlänge: 8 … 10 mm
Gesamte Anzahl der Klemmstellen: 16
Gesamte Anzahl der Potentiale: 4
Verdrahtungsart: Frontverdrahtung
Breite: 7,62 mm
Höhe ab Oberkante Tragschiene: 44,5 mm
Tiefe: 126 mm
Bauform: horizontale Bauform
Montageart: Tragschiene 35 mm
Isolierwerkstoff: Polyamid 66 (PA 66)
Gewicht: 32 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.08|1.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0.08|1.5 mm²
Anzahl der Etagen: 4|0.75
Farbe: grau
Bemessungsstrom In: 12|1.5 A
Montageart: Hutschiene TH35
Weitere Details
Abschlussplatte erforderlich: 1|105
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.08|1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25|0.75 mm²
Bemessungsspannung: 250 V
Ausführung elektrischer Anschluss 1: EV005752|1.5
Ausführung elektrischer Anschluss 2: EV005752|0.75
Anzahl der Klemmstellen je Etage: 4|1.5
Werkstoff des Isolierkörpers: EV000403|105
Betriebstemperatur: 105|105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Explosionsgeprüfte Ausführung "Ex e": Nein
Etagen intern gebrückt: 0|1.5
Breite: 7.62|1.5
Höhe: 126|1.5
Tiefe: 44.5
