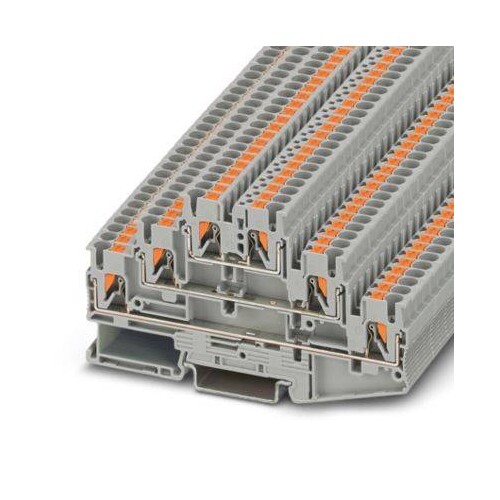

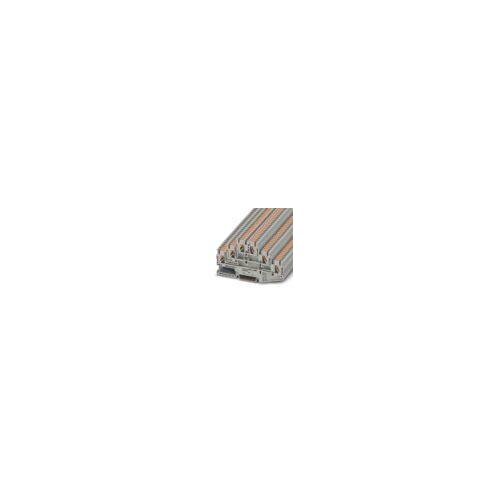

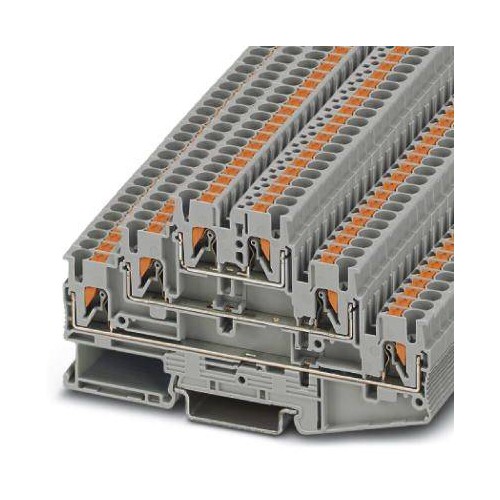

3210499 Phoenix Dreistockklemmen PT2,5-3L

10074421
4990059
50 Stk
4046356422574
PL
85369010
Mehrstockklemme, Nennspannung: 500 V, Nennstrom: 20 A, Anschlussart: Push-in-Anschluss, 1., 2. und 3. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Anmerkungen zur LIMMERT-KI

Die Phoenix Dreistockklemme PT2,5-3L ist eine hochgradig zuverlässige Durchgangsreihenklemme, die sich durch einen Schenkelfederanschluss auszeichnet. Sie unterstützt Leiterquerschnitte von 0,14 mm² bis 4 mm² und ist sowohl für starre als auch flexible Leiter geeignet. Mit einer Breite von nur 5,2 mm und einer Länge von 102 mm passt sie in enge Platzverhältnisse. Die Klemme ist in grau gehalten und bietet eine Nennspannung von 500 V sowie einen Nennstrom von 20 A. Sie ist für die Montage auf Tragschienen NS 35/7,5 und NS 35/15 konzipiert und erfüllt die Anforderungen der Überspannungskategorie III. Diese Klemme ist ideal für Anwendungen in der Automatisierungstechnik und in der elektrischen Verteilung.

Produktinfos

Anschlussart: Schenkelfederanschluss
Leiterquerschnitt starr min: 0,14 mm²
Leiterquerschnitt starr max: 4 mm²
Leiterquerschnitt flexibel min: 0,14 mm²
Leiterquerschnitt flexibel max: 2,5 mm²
Leiterquerschnitt AWG min: 26
Leiterquerschnitt AWG max: 12
Breite: 5,2 mm
Länge: 102 mm
Höhe NS 35/7,5: 58 mm
Höhe NS 35/15: 65,5 mm
Nennstrom I N: 20 A
Nennspannung U N: 500 V
Bemessungsstoßspannung: 6 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Isolierstoff: PA
Brennbarkeitsklasse nach UL 94: V0
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 6
Farbe: grau
Abisolierlänge: 10 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 4|0.14 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 4|0.14 mm²
    Anzahl der Etagen: 3
    Farbe: grau
    Bemessungsstrom In: 20 A
    Montageart: Hutschiene TH35
    Weitere Details
    Abschlussplatte erforderlich: Ja
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.14|2.5 mm²
    Bemessungsspannung: 500 V
    Ausführung elektrischer Anschluss 1: sonstige
    Ausführung elektrischer Anschluss 2: sonstige
    Anzahl der Klemmstellen je Etage: 2
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Explosionsgeprüfte Ausführung "Ex e": Ja
    Etagen intern gebrückt: Nein
    Breite: 5.15
    Höhe: 102.23
    Tiefe: 56.45
