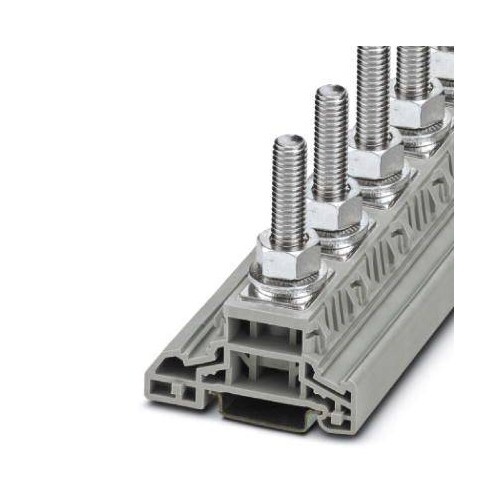

3049408 Phoenix HV M10/1 Hochstromverbinder

10092621
5277550
10 Stk
4046356184076
CN
85369010
Hochstromverbinder, Nennspannung: 1000 V, Nennstrom: 269 A, Anzahl der Anschlüsse: 1, Anschlussart: Bolzenanschluss, Bemessungsquerschnitt: 120 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Anmerkungen zur LIMMERT-KI

Der Hochstromverbinder HV M10/1 von Phoenix Contact ist eine zuverlässige Lösung für Hochstromanwendungen mit einer Nennspannung von bis zu 1000 V und einem Nennstrom von 269 A. Dieser Bolzenanschluss ist für Querschnitte von 6 mm² bis 120 mm² geeignet und ermöglicht eine sichere Verbindung für bis zu vier Leiter. Mit einer kompakten Bauform von 32 mm Breite und 73,5 mm Höhe bietet dieser Verbinder eine hohe Effizienz und ist ideal für den Einsatz in industriellen Anwendungen. Die graue Farbe und das robuste Isoliermaterial PA sorgen für Langlebigkeit und Sicherheit. Der HV M10/1 erfüllt die Anforderungen der IEC 60947-7-1 Norm und ist für Montagearten NS 35/7,5 und NS 35/15 geeignet.

Produktinfos

Anschlussart: Bolzenanschluss
Nennspannung: 1000 V
Nennstrom: 269 A
Querschnitt: 6 mm² - 120 mm²
AWG: 10 - 250 kcmil
Breite: 32 mm
Höhe: 73,5 mm
Farbe: grau
Montageart: NS 35/7,5, NS 35/15
Isoliermaterial: PA
Entflammbarkeitsklasse nach UL 94: V0
Stoßspannungsfestigkeit: 8 kV
Verschmutzungsgrad: 3
Spannungsfestigkeitskategorie: III
Anschluss gemäß Norm: IEC 60947-7-1
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Etagen: 1
    Farbe: grau
    Bemessungsstrom In: 269 A
    Montageart: Hutschiene TH35
    Weitere Details
    Abschlussplatte erforderlich: Nein
    Bemessungsspannung: 1000 V
    Ausführung elektrischer Anschluss 1: Bolzenanschluss
    Ausführung elektrischer Anschluss 2: Bolzenanschluss
    Anzahl der Klemmstellen je Etage: 1
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Explosionsgeprüfte Ausführung "Ex e": 64
    Etagen intern gebrückt: Nein
    Breite: 33.8
    Höhe: 64
    Tiefe: 74.6
