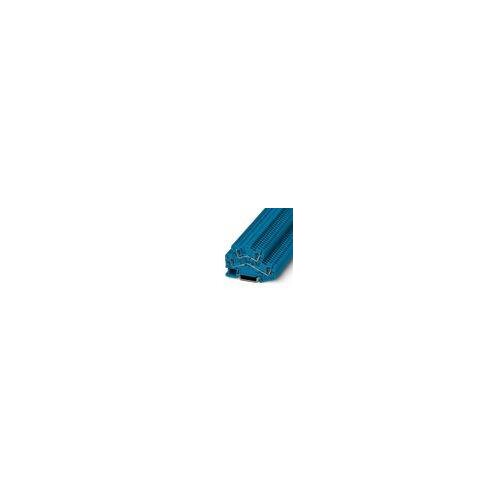

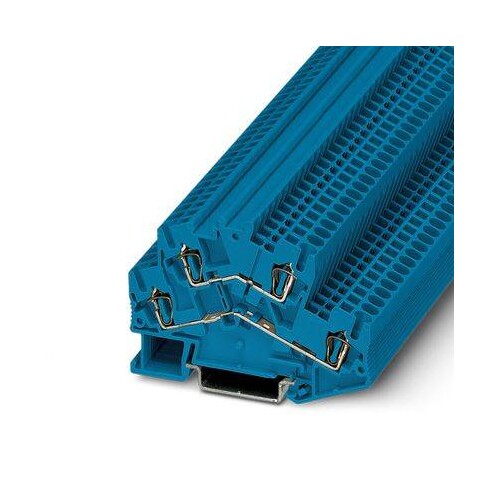

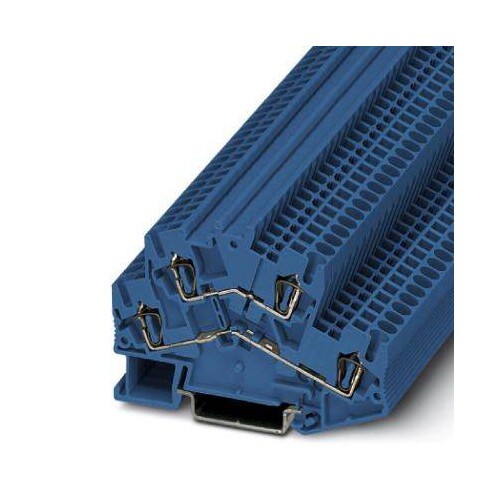

3038493 Phoenix STTBS 2,5 BU Doppelstock-Zugfederklemme

30088297
5260179
1 Stk
DE
85369010
Doppelstock-Zugfederklemme, Nennspannung: 500 V, Nennstrom: 22 A, Anschlussart: Zugfederanschluss, 1. und 2. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blau
Anmerkungen zur LIMMERT-KI

Die Phoenix STTBS 2,5 BU Doppelstock-Zugfederklemme ist eine hochentwickelte Verbindungslösung für elektrische Anwendungen. Mit einer Nennspannung von 500 V und einem Nennstrom von 22 A ist diese Klemme ideal für anspruchsvolle Installationen. Sie bietet einen Zugfederanschluss auf zwei Ebenen und ermöglicht eine einfache Montage auf NS 35/7,5 und NS 35/15 Schienen. Die Klemme hat einen Bemessungsquerschnitt von 2,5 mm² und unterstützt flexible und starre Leiterquerschnitte von 0,08 mm² bis 4 mm². Mit einem kompakten Design von 5,2 mm Breite und 78 mm Höhe ist sie platzsparend und effizient. Die STTBS 2,5 BU ist in einem auffälligen Blau gehalten und eignet sich hervorragend für Anwendungen, die eine hohe Zuverlässigkeit und Flexibilität erfordern.

Produktinfos

Produkttyp: Doppelstock-Zugfederklemme
Nennspannung: 500 V
Nennstrom: 22 A
Anschlussart: Zugfederanschluss
Bemessungsquerschnitt: 2,5 mm²
Querschnitt: 0,08 mm² - 4 mm²
Montageart: NS 35/7,5, NS 35/15
Farbe: blau

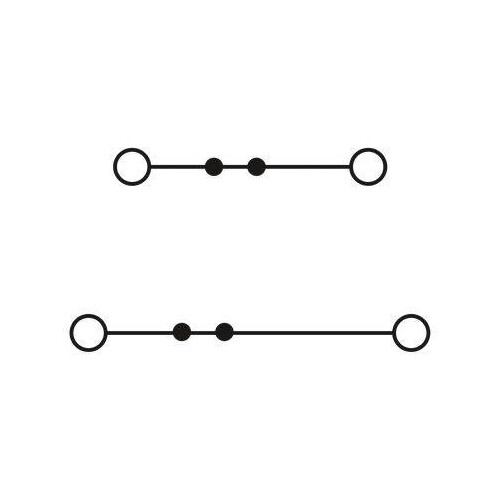

Anzahl der Anschlüsse: 4
Anzahl der Reihen: 2
Potenziale: 2
Übertragungskategorie: III
Verschmutzungsgrad: 3
Nennstoßspannung: 6 kV
Maximale Verlustleistung: 0,77 W
Abisolierlänge: 8 mm ... 10 mm
Betriebstemperaturbereich: -60 °C ... 110 °C
Bauhöhe: 78 mm
Breite: 5,2 mm
Tiefe auf NS 35/7,5: 55 mm
Tiefe auf NS 35/15: 62,5 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.08|2.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 4|0.08 mm²
Anzahl der Etagen: 2
Farbe: blau
Bemessungsstrom In: 22 A
Montageart: Hutschiene TH35
Weitere Details
Abschlussplatte erforderlich: Ja
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.14|2.5 mm²
Bemessungsspannung: 500 V
Ausführung elektrischer Anschluss 1: Federzuganschluss
Ausführung elektrischer Anschluss 2: Federzuganschluss
Anzahl der Klemmstellen je Etage: 2
Werkstoff des Isolierkörpers: sonstige
Betriebstemperatur: -60|105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
Explosionsgeprüfte Ausführung "Ex e": Ja
Etagen intern gebrückt: Nein
Breite: 5.15
Höhe: 78.03
Tiefe: 53.02
