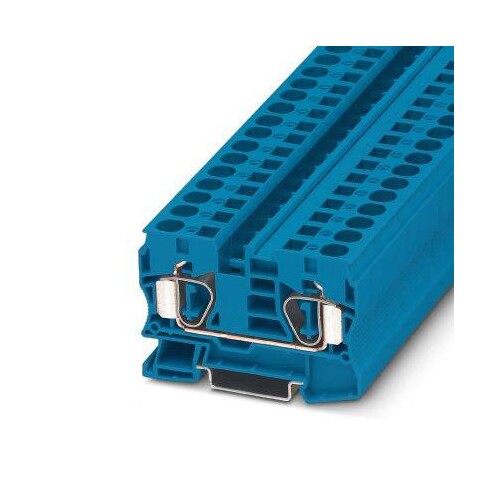

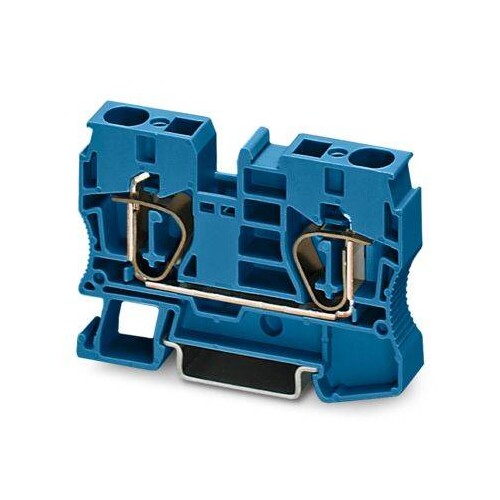

3036123 PHOENIX ST 10 BU ZUGFEDERKLEMME 1,5-10MM D B: 10 MM, BLAU

02070553
1116692
1 Stk
4017918819071
PL
85369010
Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 57 A, Anzahl der Anschlüsse: 2, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 10 mm², Querschnitt: 0,2 mm² - 16 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blau
Anmerkungen zur LIMMERT-KI

Die PHOENIX ST 10 BU Zugfederklemme ist eine hochwertige Durchgangsklemme, die für eine Nennspannung von bis zu 1000 V und einen Nennstrom von 57 A ausgelegt ist. Mit einem Bemessungsquerschnitt von 10 mm² und einem flexiblen Querschnittsbereich von 0,2 mm² bis 16 mm² ist sie vielseitig einsetzbar. Die Klemme ist in einem blauen Design gehalten und eignet sich für die Montage auf NS 35/7,5 und NS 35/15 Schienen. Sie erfüllt die Flammwidrigkeitsklasse V0 nach UL 94 und ist ideal für Anwendungen in der Eisenbahnindustrie sowie im Maschinen- und Anlagenbau. Die Zugfederanschluss-Technologie gewährleistet eine sichere und zuverlässige Verbindung. Mit einer maximalen Laststromkapazität von 65 A bei einem Leiterquerschnitt von 16 mm² bietet diese Klemme hohe Leistung und Effizienz.

Produktinfos

Anschlussart: Zugfederanschluss
Nennspannung: 1000 V
Nennstrom: 57 A
Bemessungsquerschnitt: 10 mm²
Querschnitt: 0,2 mm² - 16 mm²
Montageart: NS 35/7,5, NS 35/15
Farbe: blau
Anzahl der Ebenen: 1
Anzahl der Anschlüsse: 2
Potenziale: 1
Isoliermaterial: PA
Flammwidrigkeitsklasse nach UL 94: V0
Anwendungsbereich: Eisenbahnindustrie, Maschinenbau, Anlagenbau
Maximaler Laststrom: 65 A (mit 16 mm² Leiterquerschnitt)
Nennstrom I N: 57 A
Rated surge voltage: 8 kV
Grad der Verschmutzung: 3
Überspannungskategorie: III
Isoliermaterialgruppe: I
Abisolierlänge: 18 mm
Innere zylindrische Messung: A6
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|10 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0.2|16 mm²
Anzahl der Etagen: 1
Farbe: blau
Bemessungsstrom In: 57 A
Montageart: Hutschiene TH35
Weitere Details
Abschlussplatte erforderlich: Ja
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 10|0.25 mm²
Bemessungsspannung: 1000 V
Ausführung elektrischer Anschluss 1: Federzuganschluss
Ausführung elektrischer Anschluss 2: Federzuganschluss
Anzahl der Klemmstellen je Etage: 2
Werkstoff des Isolierkörpers: sonstige
Betriebstemperatur: -60|105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
Explosionsgeprüfte Ausführung "Ex e": Ja
Etagen intern gebrückt: Nein
Breite: 10.15
Höhe: 71.34
Tiefe: 49.56
