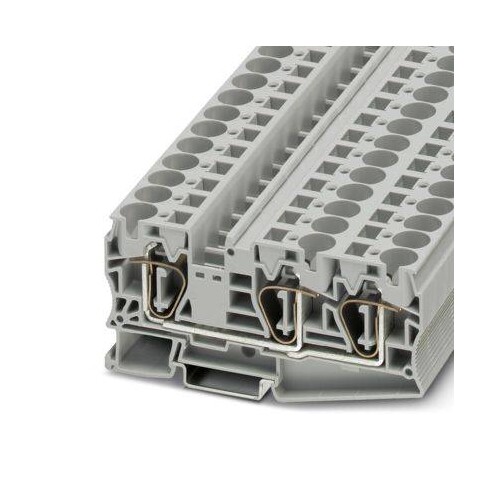

3035328 Phoenix ST 16 TWIN Durchgangsklemme

22687007
5273053
25 Stk
4046356100908
PL
85369010
Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 76 A, Anzahl der Anschlüsse: 3, Anschlussart: Zugfederanschluss, Bemessungsquerschnitt: 16 mm², Querschnitt: 0,2 mm² - 25 mm², Montageart: NS 35/15, NS 35/7,5, Farbe: grau
Anmerkungen zur LIMMERT-KI

Die Phoenix ST 16 TWIN Durchgangsklemme ist eine hochgradige, mehradrige Klemme, die sich ideal für Anwendungen mit einer Nennspannung von bis zu 1000 V und einem Nennstrom von 76 A eignet. Mit drei Anschlüssen und einem Zugfederanschluss bietet sie eine zuverlässige Verbindung für Leiterquerschnitte von 0,2 mm² bis 25 mm². Die Klemme ist für die Montage auf NS 35/15 und NS 35/7,5 Hutschienen konzipiert und hat eine kompakte Bauform in grauer Farbe. Sie erfüllt die Isolationsklasse III und ist für Betriebstemperaturen von -60 °C bis 110 °C geeignet, was sie zur idealen Wahl für anspruchsvolle industrielle Anwendungen macht.

Produktinfos

Nennspannung: 1000 V
Nennstrom: 76 A
Anzahl der Anschlüsse: 3
Anschlussart: Zugfederanschluss
Bemessungsquerschnitt: 16 mm²
Querschnitt: 0,2 mm² - 25 mm²
Montageart: NS 35/15, NS 35/7,5
Farbe: grau
Anzahl der Etagen: 1
Isolationsklasse: III
Umgebungstemperatur (Betrieb): -60 °C bis 110 °C
Betriebsfeuchtigkeit: 20 % bis 90 %
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|16 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.2|25 mm²
    Anzahl der Etagen: 1
    Farbe: grau
    Bemessungsstrom In: 76 A
    Montageart: Hutschiene TH35
    Weitere Details
    Abschlussplatte erforderlich: Ja
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 16|0.25 mm²
    Bemessungsspannung: 1000 V
    Ausführung elektrischer Anschluss 1: Federzuganschluss
    Ausführung elektrischer Anschluss 2: Federzuganschluss
    Anzahl der Klemmstellen je Etage: 3
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Explosionsgeprüfte Ausführung "Ex e": 107.8
    Etagen intern gebrückt: Nein
    Breite: 12.15
    Höhe: 107.7
    Tiefe: 50.6
