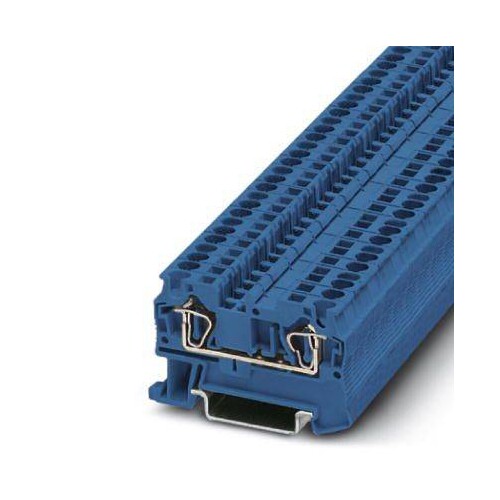

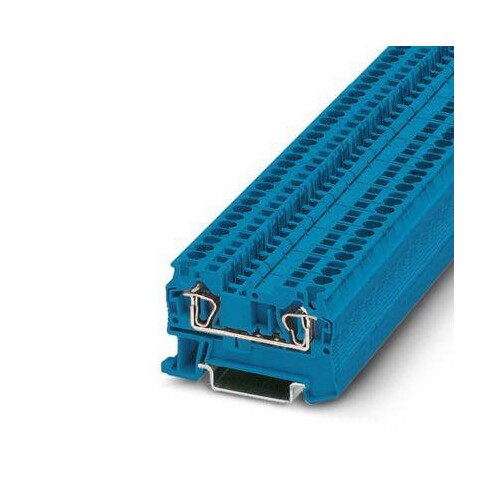

3031377 Phoenix Durchgangsklemme ST 4 BU blau m. Federzuganschluss

22152760
1119617
50 Stk
4017918186845
DE
85369010
Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 32 A, Anzahl der Anschlüsse: 2, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,08 mm² - 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blau
Anmerkungen zur LIMMERT-KI

Die Phoenix Durchgangsklemme ST 4 BU ist eine hochleistungsfähige Klemme mit einem Zugfederanschluss, die für Anwendungen in der Eisenbahnindustrie konzipiert wurde. Mit einer Nennspannung von 800 V und einem Nennstrom von 32 A bietet sie zuverlässige Leistung für eine Vielzahl von elektrischen Verbindungen. Der Querschnitt reicht von 0,08 mm² bis 6 mm² und ermöglicht die Verwendung von verschiedenen Leitergrößen. Die Klemme hat eine kompakte Bauweise mit einer Breite von 6,2 mm und ist in der Farbe Blau erhältlich. Sie ist für die Montage auf NS 35/7,5 und NS 35/15 Schienen geeignet und bietet eine hohe Flexibilität bei der Verdrahtung. Die Klemme erfüllt die Anforderungen der IEC 60947-7-1 Norm und ist für den Einsatz in anspruchsvollen Umgebungen getestet.

Produktinfos

Anschlussart: Zugfederanschluss
Nennspannung: 800 V
Nennstrom: 32 A
Bemessungsquerschnitt: 6 mm²
Querschnitt: 0,08 mm² - 6 mm²
Montageart: NS 35/7,5, NS 35/15
Farbe: blau
Anzahl der Ebenen: 1
Anzahl der Anschlüsse: 2
Isoliermaterial: PA
Entflammbarkeitsklasse nach UL 94: V0
Anwendungsbereich: Eisenbahnindustrie
Maximale Laststrom: 40 A
Nennsurge-Spannung: 8 kV
Verschmutzungsgrad: 3
Surge-Spannungskategorie: III
Isoliermaterialgruppe: I
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 4|0.08 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 6|0.08 mm²
    Anzahl der Etagen: 1
    Farbe: blau
    Bemessungsstrom In: 32 A
    Montageart: Hutschiene TH35
    Weitere Details
    Abschlussplatte erforderlich: Ja
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 4|0.14 mm²
    Bemessungsspannung: 800 V
    Ausführung elektrischer Anschluss 1: Federzuganschluss
    Ausführung elektrischer Anschluss 2: Federzuganschluss
    Anzahl der Klemmstellen je Etage: 2
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Explosionsgeprüfte Ausführung "Ex e": Ja
    Etagen intern gebrückt: Nein
    Breite: 6.15
    Höhe: 55.93
    Tiefe: 35.25
