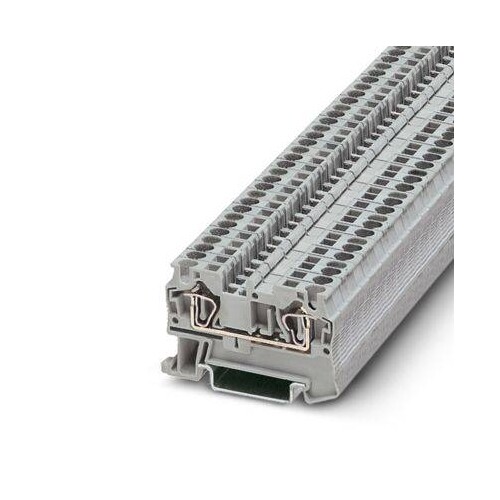

3031364 PHOENIX ST 4 DURCHGANGSKLEMME MIT ZUGFEDERANSCHLUSS 0,5-4 GRAU

02097762
1119616
50 Stk
4017918186838
DE
85369010

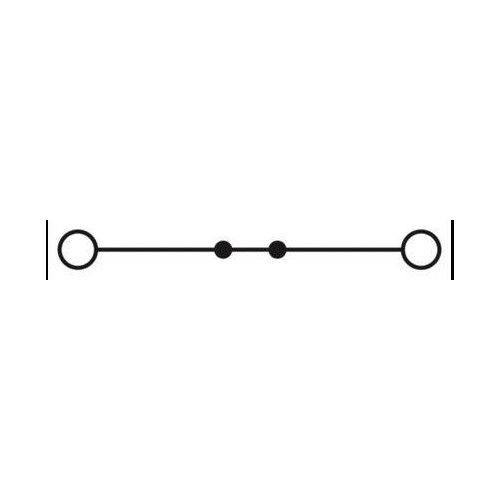

Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 32 A, Anzahl der Anschlüsse: 2, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,08 mm² - 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Anmerkungen zur LIMMERT-KI

Die Phoenix ST 4 Durchgangsklemme mit Zugfederanschluss ist eine hochgradig zuverlässige Lösung für die Verdrahtung in verschiedenen industriellen Anwendungen. Mit einem Querschnitt von 0,08 mm² bis 6 mm² und einer Nennspannung von 800 V ist diese Klemme ideal für den Einsatz in der Bahnindustrie sowie im Maschinen- und Anlagenbau geeignet. Ihre kompakte Bauform mit einer Breite von nur 6,2 mm ermöglicht eine platzsparende Installation, während der große Anschlussraum die Verwendung von Leitern mit Aderendhülsen erleichtert. Die Klemme ist aus hochwertigem PA-Material gefertigt und erfüllt die Brennbarkeitsklasse V0 nach UL 94. Mit einem maximalen Belastungsstrom von 40 A bei 6 mm² bietet sie hervorragende Leistung und Sicherheit, was sie zur idealen Wahl für anspruchsvolle Anwendungen macht.

Produktinfos

Anschlussart: Zugfederanschluss
Leiterquerschnitt starr (min): 0,08 mm²
Leiterquerschnitt starr (max): 6 mm²
Leiterquerschnitt AWG (min): 28
Leiterquerschnitt AWG (max): 10
Leiterquerschnitt flexibel (min): 0,08 mm²
Leiterquerschnitt flexibel (max): 4 mm²
Breite: 6,2 mm
Länge: 56 mm
Höhe NS 35/7,5: 36,5 mm
Höhe NS 35/15: 44 mm
Nennspannung U N: 800 V
Nennstrom I N: 32 A
Belastungsstrom maximal: 40 A (bei 6 mm² Leiterquerschnitt)
Farbe: grau
Isolierstoff: PA
Brennbarkeitsklasse nach UL 94: V0
Anwendungsbereich: Bahnindustrie, Maschinenbau, Anlagenbau, Prozessindustrie
Montageart: NS 35/7,5, NS 35/15
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 4|0.08 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 6|0.08 mm²
    Anzahl der Etagen: 1
    Farbe: grau
    Bemessungsstrom In: 32 A
    Montageart: Hutschiene TH35
    Weitere Details
    Abschlussplatte erforderlich: Ja
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 4|0.14 mm²
    Bemessungsspannung: 800 V
    Ausführung elektrischer Anschluss 1: Federzuganschluss
    Ausführung elektrischer Anschluss 2: Federzuganschluss
    Anzahl der Klemmstellen je Etage: 2
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Explosionsgeprüfte Ausführung "Ex e": Ja
    Etagen intern gebrückt: Nein
    Breite: 6.15
    Höhe: 55.93
    Tiefe: 35.25
