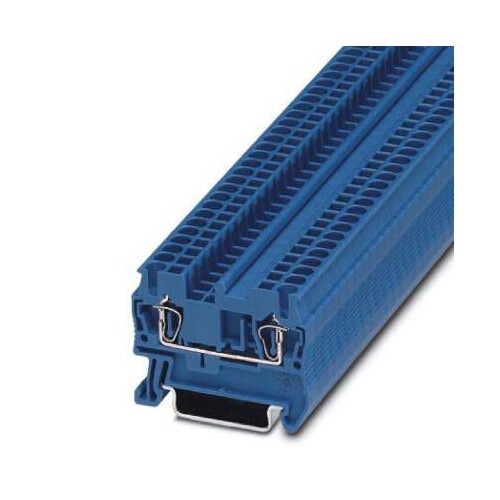

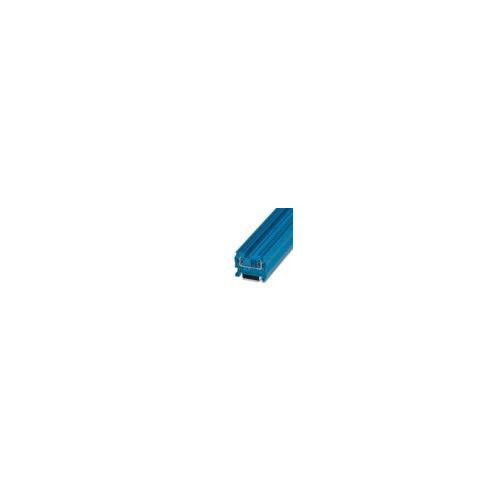

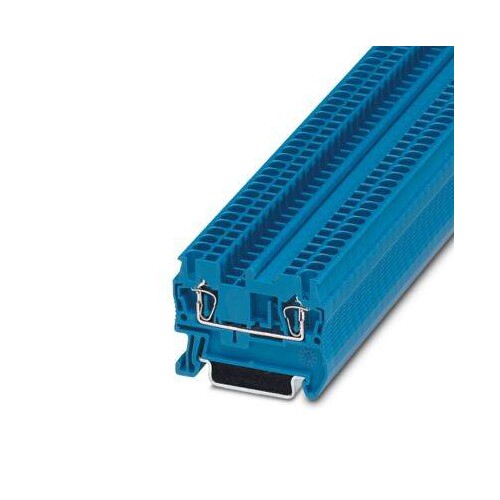

3031225 PHOENIX DURCHGANGSKLEMME ST 2,5 BU

20985742
1119383
50 Stk
4017918186739
DE
85369010
Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anzahl der Anschlüsse: 2, Anschlussart: Zugfederanschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blau
Anmerkungen zur LIMMERT-KI

Die Phoenix Durchgangsklemme ST 2,5 BU ist eine hochmoderne Verbindungslösung, die für Anwendungen in der Bahnindustrie sowie im Maschinen- und Anlagenbau konzipiert wurde. Mit einem Nennstrom von 24 A und einer Nennspannung von 800 V bietet sie eine zuverlässige Leistung für verschiedene Anwendungen. Der Zugfederanschluss ermöglicht eine einfache und sichere Verdrahtung, während der große Anschlussraum die Verwendung von Leitern mit Aderendhülsen erleichtert. Ihre kompakte Bauform (5,2 mm Breite) und der Frontanschluss sorgen für Platzersparnis und einfache Handhabung auch in engen Räumen. Die Klemme ist aus hochwertigem PA gefertigt und erfüllt die Brennbarkeitsklasse V0, was sie besonders sicher macht. Ideal für Anwendungen, die eine hohe Zuverlässigkeit und Effizienz erfordern.

Produktinfos

Anschlussart: Zugfederanschluss
Leiterquerschnitt starr min: 0,08 mm²
Leiterquerschnitt starr max: 4 mm²
Leiterquerschnitt AWG min: 28
Leiterquerschnitt AWG max: 12
Breite: 5,2 mm
Länge: 48,5 mm
Höhe NS 35/7,5: 36,5 mm
Höhe NS 35/15: 44 mm
Nennspannung U N: 800 V
Nennstrom I N: 24 A (bei 2,5 mm²)
Belastungsstrom maximal: 31 A (bei 4 mm²)
Brennbarkeitsklasse nach UL 94: V0
Farbe: blau
Anzahl der Anschlüsse: 2
Anzahl der Etagen: 1
Isolierstoff: PA
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Abisolierlänge minimal: 8 mm
Abisolierlänge maximal: 10 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.08|2.5 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 4|0.08 mm²
    Anzahl der Etagen: 1
    Farbe: blau
    Bemessungsstrom In: 24 A
    Montageart: Hutschiene TH35
    Weitere Details
    Abschlussplatte erforderlich: Ja
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.14|2.5 mm²
    Bemessungsspannung: 800 V
    Ausführung elektrischer Anschluss 1: Federzuganschluss
    Ausführung elektrischer Anschluss 2: Federzuganschluss
    Anzahl der Klemmstellen je Etage: 2
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Explosionsgeprüfte Ausführung "Ex e": 48.5
    Etagen intern gebrückt: Nein
    Breite: 5.15
    Höhe: 48.63
    Tiefe: 35.25
