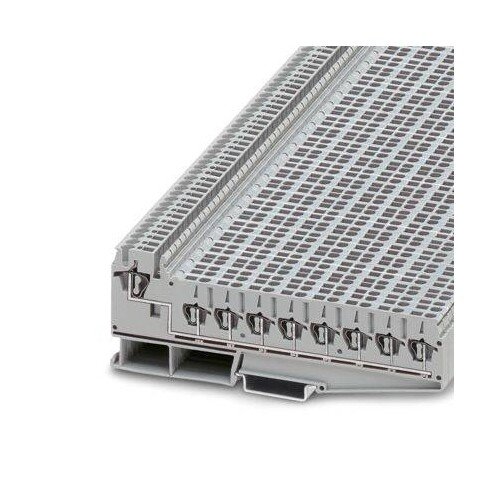

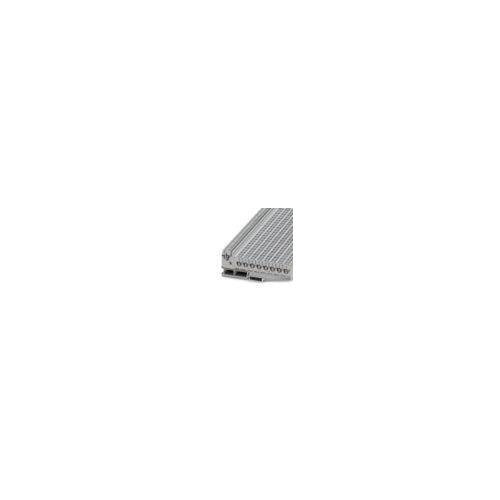

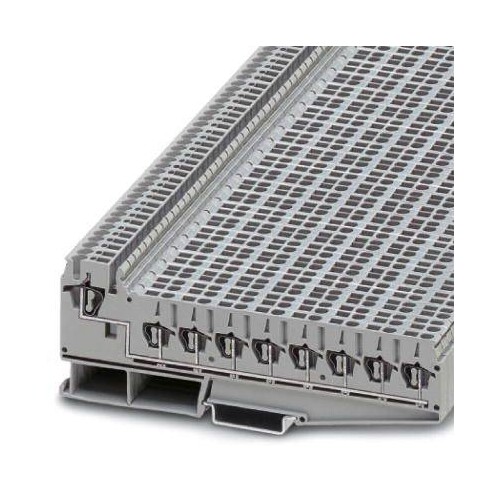

3031047 PHOENIX Potenzialverteiler ZPV 1,5/2,5 (8/1)

21889647
5256205
1 Stk
4017918169572
TR
85369010
Potenzialverteiler, Nennspannung: 500 V, Nennstrom: 24 A, Anschlussart: Zugfederanschluss, 1. Etage Anschluss links, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Anschlussart: Zugfederanschluss, 1. Etage Anschluss rechts, Bemessungsquerschnitt: 1,5 mm², Querschnitt: 0,14 mm² - 2,5 mm², Montage: NS 35/7,5, NS 35/15, Farbe: grau
Anmerkungen zur LIMMERT-KI

Der PHOENIX Potenzialverteiler ZPV 1,5/2,5 (8/1) ist eine hochwertige Lösung für die Verteilung von elektrischen Signalen in industriellen Anwendungen. Mit einem Querschnitt von 0,2 mm² bis 4 mm² und einem Nennstrom von 24 A bei einer Nennspannung von 500 V bietet dieser Potenzialverteiler vielseitige Anschlussmöglichkeiten. Die Zugfederanschlüsse ermöglichen eine einfache und sichere Verbindung, während die kompakte Bauform mit einer Breite von nur 5,2 mm und einer Länge von 141 mm eine platzsparende Installation gewährleistet. Der ZPV ist für die Montage auf NS 35/7,5 und NS 35/15 Schienen geeignet und erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94. Mit einer Bemessungsstoßspannung von 6 kV und einem Verschmutzungsgrad von 3 ist dieser Potenzialverteiler ideal für anspruchsvolle Umgebungen. Die graue Farbe sorgt für eine gute Sichtbarkeit und Integration in bestehende Systeme.

Produktinfos

Querschnitt: 0,2 mm² - 4 mm²
Anschlussart: Zugfederanschluss
Breite: 5,2 mm
Farbe: grau
Montageart: NS 35/7,5, NS 35/15
Anzahl der Etagen: 2
Anzahl der Anschlüsse: 2
Isolierstoff: PA
Brennbarkeitsklasse nach UL 94: V0
Länge: 141 mm
Höhe NS 35/7,5: 51 mm
Höhe NS 35/15: 58,5 mm
Bemessungsstoßspannung: 6 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Nennstrom I N: 24 A
Nennspannung U N: 500 V
Leiterquerschnitt starr min: 0,2 mm²
Leiterquerschnitt starr max: 4 mm²
Leiterquerschnitt flexibel min: 0,14 mm²
Leiterquerschnitt flexibel max: 2,5 mm²
Leiterquerschnitt AWG/kcmil min: 24
Leiterquerschnitt AWG/kcmil max: 12
Abisolierlänge: 10 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14|2.5 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 4|0.14 mm²
    Anzahl der Etagen: 2
    Farbe: grau
    Bemessungsstrom In: 24 A
    Montageart: Hutschiene TH35
    Weitere Details
    Abschlussplatte erforderlich: Ja
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.14|2.5 mm²
    Bemessungsspannung: 500 V
    Ausführung elektrischer Anschluss 1: Federzuganschluss
    Ausführung elektrischer Anschluss 2: Federzuganschluss
    Anzahl der Klemmstellen je Etage: 8
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Explosionsgeprüfte Ausführung "Ex e": 141
    Etagen intern gebrückt: Nein
    Breite: 5.15
    Höhe: 140.95
    Tiefe: 49.35
