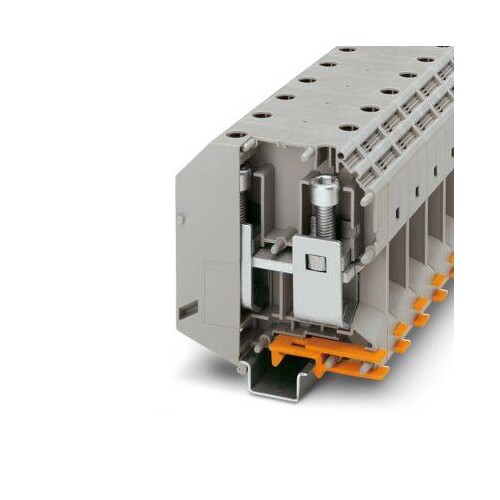

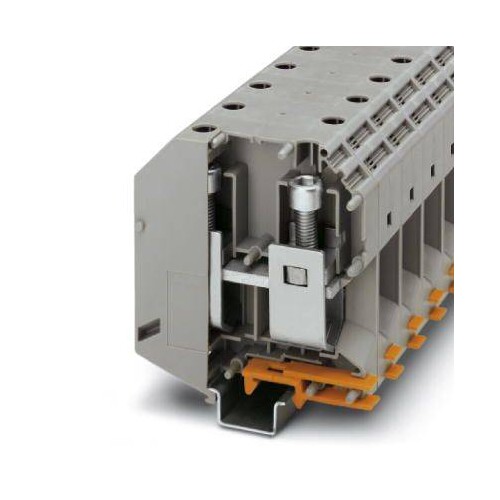

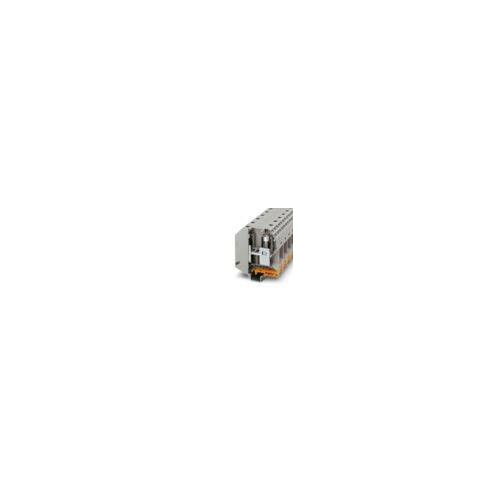

3010110 PHOENIX Hochstromverbinder UKH 150

21889598
1118656
3 Stk
4017918091842
IN
85369010
Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 309 A, Anzahl der Anschlüsse: 2, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 150 mm², Querschnitt: 35 mm² - 150 mm², Montageart: NS 35/15, NS 32, Farbe: grau
Anmerkungen zur LIMMERT-KI

Der Hochstromverbinder UKH 150 von PHOENIX ist eine zuverlässige Lösung für anspruchsvolle Anwendungen mit einem Nennstrom von 309 A und einer Nennspannung von 1000 V. Mit einem flexiblen Querschnitt von 35 mm² bis 150 mm² ermöglicht dieser Hochstromverbinder eine einfache und sichere Verbindung durch Schraubanschlüsse. Der Verbinder ist aus hochwertigem PA gefertigt und erfüllt die Entflammbarkeitsklasse V0 nach UL 94. Die kompakte Bauweise mit Abmessungen von 31 mm Breite, 100 mm Länge und 107,3 mm Höhe sorgt für eine einfache Montage auf NS 35/15 und NS 32. Der UKH 150 ist ideal für Anwendungen in der Energieverteilung und industriellen Automatisierung, wo hohe Zuverlässigkeit und Sicherheit erforderlich sind.

Produktinfos

Anschlussart: Schraubanschluss
Nennspannung: 1000 V
Nennstrom: 309 A
Bemessungsquerschnitt: 150 mm²
Querschnitt: 35 mm² - 150 mm²
Montageart: NS 35/15, NS 32
Farbe: grau
Isoliermaterial: PA
Entflammbarkeitsklasse nach UL 94: V0
Maximale Laststrom: 309 A (bei 150 mm² Querschnitt)
Nennstoßspannung: 8 kV
Verschmutzungsgrad: 3
Stoßspannungs-Kategorie: III
Isoliermaterialgruppe: I
Anschluss gemäß Norm: IEC 60947-7-1
Breite: 31 mm
Länge: 100 mm
Höhe: 107.3 mm
Schraubengewinde: M10
Anzugsmoment, min: 25 Nm
Anzugsmoment, max: 30 Nm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 50|150 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 35|150 mm²
Anzahl der Etagen: 1
Farbe: grau
Bemessungsstrom In: 309 A
Montageart: Hutschiene TH35
Weitere Details
Abschlussplatte erforderlich: Nein
Anschließbarer Leiterquerschnitt mehrdrähtig: 25|50 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 50|150 mm²
Bemessungsspannung: 1000 V
Ausführung elektrischer Anschluss 1: Schraubanschluss
Ausführung elektrischer Anschluss 2: Schraubanschluss
Anzahl der Klemmstellen je Etage: 2
Werkstoff des Isolierkörpers: sonstige
Betriebstemperatur: -60|105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
Explosionsgeprüfte Ausführung "Ex e": Ja
Etagen intern gebrückt: Nein
Breite: 31
Höhe: 105.2
Tiefe: 110.84
