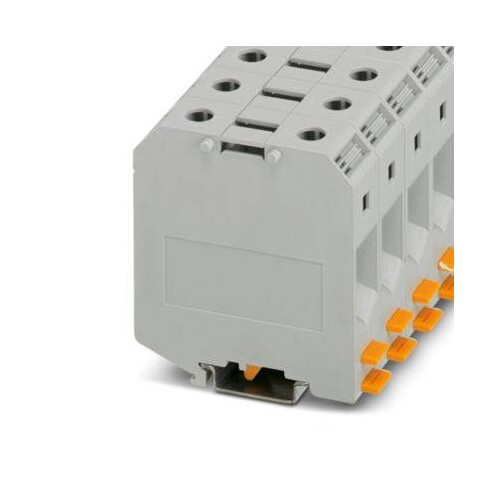

3009053 Phoenix UKH 50-IB

24858863
5256011
10 Stk
4017918091613
IN
85369010
Hochstromklemme, mit Innensechskantschrauben, Nennspannung: 1000 V, Nennstrom: 150 A, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: Schraubanschluss, Querschnitt: 16 mm² - 70 mm², Montageart: NS 35/7,5, NS 35/15, NS 32, NS 35/15-2,3, Farbe: grau
Anmerkungen zur LIMMERT-KI

Der Hochstromklemmenblock UKH 50-IB von Phoenix ist eine zuverlässige Lösung für Hochstromanwendungen. Mit einer Nennspannung von 1000 V und einem Nennstrom von 150 A eignet sich dieser Klemmenblock für eine Vielzahl von industriellen Anwendungen. Er bietet eine Schraubanschlussmethode und ist für Leiterquerschnitte von 16 mm² bis 70 mm² geeignet. Dank der robusten Bauweise und der Verwendung von PA als Isoliermaterial erfüllt dieser Klemmenblock die Flammwidrigkeitsklasse V0 und garantiert eine hohe Sicherheit. Die Montage erfolgt auf NS 35/15, NS 32 oder NS 35/15-2,3 Schienen. Mit einer kompakten Breite von 20 mm und einer Länge von 70,5 mm ist er ideal für platzsparende Installationen. Die graue Farbe sorgt für eine klare visuelle Identifikation im Schaltschrank.

Produktinfos

Anschlussart: Schraubanschluss
Anzahl der Positionen: 1
Nennquerschnitt: 50 mm²
Farben: grau
Montageart: NS 35/15, NS 32, NS 35/15-2,3
Nennstrom: 150 A
Nennspannung: 1000 V
Maximaler Laststrom: 150 A (bei 50 mm² Querschnitt)
Querschnitt: 16 mm² - 70 mm²
AWG: 6 - 2/0
Materialisolierung: PA
Flammwidrigkeitsklasse: V0
Rated surge voltage: 8 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Höhe NS 35/15: 83,5 mm
Höhe NS 32: 81 mm
Breite: 20 mm
Länge: 70,5 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 25|50 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 16|70 mm²
    Anzahl der Etagen: 1
    Farbe: grau
    Bemessungsstrom In: 150 A
    Montageart: Hutschiene TH35
    Weitere Details
    Abschlussplatte erforderlich: Nein
    Anschließbarer Leiterquerschnitt mehrdrähtig: 10|16 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 25|50 mm²
    Bemessungsspannung: 1000 V
    Ausführung elektrischer Anschluss 1: Schraubanschluss
    Ausführung elektrischer Anschluss 2: Schraubanschluss
    Anzahl der Klemmstellen je Etage: 2
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Explosionsgeprüfte Ausführung "Ex e": Ja
    Etagen intern gebrückt: Nein
    Breite: 20
    Höhe: 75.45
    Tiefe: 75.8
