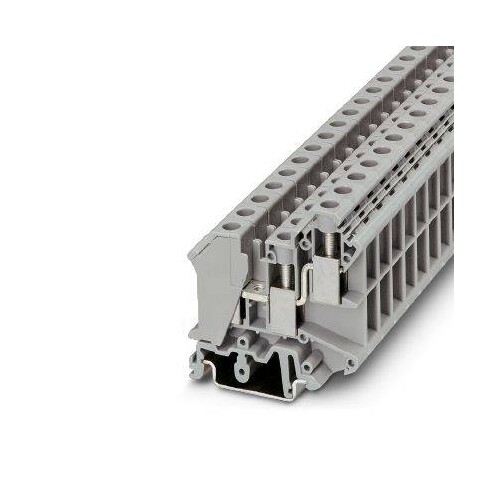

3005196 PHOENIX UK10 TWIN Klemme

20060117
1116015
1 Stk
4017918091132
TR
85369010
Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 57 A, Anschlussart: Schraubanschluss, 1. Etage, Bemessungsquerschnitt: 10 mm², Querschnitt: 0,5 mm² - 16 mm², Montageart: NS 35/7,5, NS 35/15, NS 32, Farbe: grau
Anmerkungen zur LIMMERT-KI

Die PHOENIX UK10 TWIN Klemme ist eine hochmoderne Durchgangsklemme, die für ihre Zuverlässigkeit und Vielseitigkeit bekannt ist. Mit einer Nennspannung von 800 V und einem maximalen Laststrom von 76 A bietet sie hervorragende Leistung für verschiedene Anwendungen. Die Klemme ist aus PA gefertigt und hat die Entflammbarkeitsklasse V0, was sie für den Einsatz in anspruchsvollen Umgebungen geeignet macht. Sie unterstützt einen Querschnitt von 0,5 bis 16 mm² und ist mit einem Schraubanschluss ausgestattet, der eine einfache Installation ermöglicht. Die Klemme kann auf NS 35.. oder NS 32.. DIN-Schienen montiert werden und ist ideal für die Verbindung von verschiedenen Leitertypen. Ihre kompakte Bauweise mit einer Breite von 10,2 mm und einer Länge von 56,5 mm macht sie zu einer praktischen Wahl für Steuerungsschränke und industrielle Anwendungen.

Produktinfos

Anzahl der Ebenen: 2

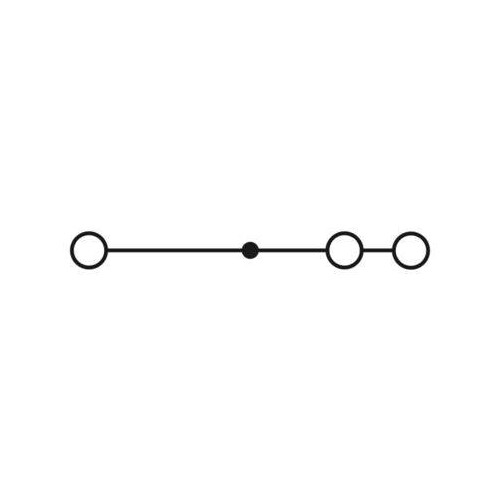

Anzahl der Anschlüsse: 3
Farbe: grau
Isoliermaterial: PA
Entflammbarkeitsklasse nach UL 94: V0
Maximaler Laststrom: 76 A (bei 16 mm² Querschnitt)
Nennimpulsstrom: 8 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isoliermaterialgruppe: I
Nennspannung U N: 800 V
Schraubanschluss: Ja
Querschnitt fest: 0.5 - 16 mm²
Querschnitt AWG: 24 - 6
Breite: 10.2 mm
Länge: 56.5 mm
Höhe NS 35/7,5: 59 mm
Höhe NS 35/15: 66.5 mm
Höhe NS 32: 64 mm
Abisolierlänge: 11 mm
Schraubengewinde: M4
Anzugsmoment min: 1.5 Nm
Anzugsmoment max: 1.8 Nm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5|10 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.5|16 mm²
    Anzahl der Etagen: 2
    Farbe: grau
    Bemessungsstrom In: 57 A
    Montageart: Hutschiene TH35
    Weitere Details
    Abschlussplatte erforderlich: Nein
    Anschließbarer Leiterquerschnitt mehrdrähtig: 4|0.5 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.5|6 mm²
    Bemessungsspannung: 800 V
    Ausführung elektrischer Anschluss 1: Schraubanschluss
    Ausführung elektrischer Anschluss 2: Schraubanschluss
    Anzahl der Klemmstellen je Etage: 3
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Explosionsgeprüfte Ausführung "Ex e": 56.5
    Etagen intern gebrückt: Nein
    Breite: 10.15
    Höhe: 56.7
    Tiefe: 57.7
