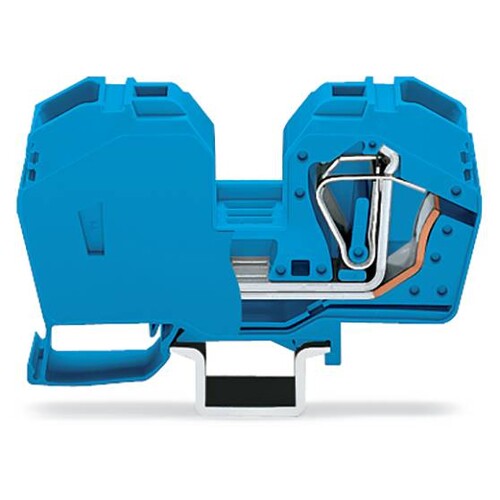

285-634 Wago 2 Leiter Durchgangsklemme mit integrierter Abschlussplatte blau

25746106
1124443
15 Stk
4045454218706
PL
85369010
285-634
beantwortete(n) Fragen weitere Varianten

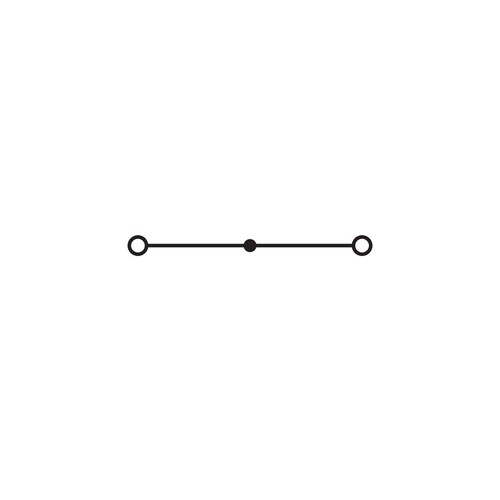

2-Leiter-Durchgangsklemme, 35 mm², mit integrierter Abschlussplatte, seitliche und mittige Beschriftung, nur auf Tragschiene 35 x 15, CAGE CLAMP®, 35,00 mm², blau
Anmerkungen zur LIMMERT-KI

Die Wago 285-634 ist eine hochwertige 2-Leiter-Durchgangsklemme mit integrierter Abschlussplatte in der auffälligen Farbe Blau. Sie ist für den Einsatz auf einer Tragschiene von 35 x 15 mm konzipiert und bietet eine Nennspannung von bis zu 1000 V sowie einen Bemessungsstrom von 125 A. Dank der innovativen CAGE CLAMP®-Technologie ermöglicht sie eine einfache und sichere Verbindung von eindrähtigen und feindrähtigen Leitern mit einem Querschnitt von bis zu 35 mm². Mit einer kompakten Bauform von 16 mm Breite, 53 mm Höhe und 100 mm Tiefe ist sie ideal für die Verwendung in engen Schaltkästen. Diese Klemme ist nicht nur funktional, sondern auch durch ihre seitliche und mittige Beschriftung benutzerfreundlich.

Produktinfos

Anschlussart: CAGE CLAMP®
Nennquerschnitt: 35 mm²
Eindrähtiger Leiter: 6 … 35 mm²
Feindrähtiger Leiter: 6 … 35 mm²
Abisolierlänge: 23 mm
Gesamte Anzahl der Klemmstellen: 2
Gesamte Anzahl der Potentiale: 1
Anzahl der Ebenen: 1
Verdrahtungsart: Frontverdrahtung
Bemessungsspannung: 1000 V
Bemessungsstoßspannung: 8 kV
Bemessungsstrom: 125 A
Breite: 16 mm
Höhe: 53 mm
Tiefe: 100 mm
Bauform: horizontale Bauform
Montageart: Tragschiene 35 x 15 mm
Farbe: blau
Isolierwerkstoff: Polyamid 66 (PA 66)
Gewicht: 87,5 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 6|35 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 6|35 mm²
Anzahl der Etagen: 1|105
Farbe: blau
Bemessungsstrom In: 125 A
Montageart: Hutschiene TH35
Weitere Details
Abschlussplatte erforderlich: 0|105
Anschließbarer Leiterquerschnitt mehrdrähtig: 6|35 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: Federzuganschluss mm²
Bemessungsspannung: 1000 V
Ausführung elektrischer Anschluss 1: Federzuganschluss
Ausführung elektrischer Anschluss 2: EV005752|35
Anzahl der Klemmstellen je Etage: 2|35
Werkstoff des Isolierkörpers: EV000403|35
Betriebstemperatur: 105|105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Explosionsgeprüfte Ausführung "Ex e": Nein
Etagen intern gebrückt: 0|35
Breite: 16|35
Höhe: 100|35
Tiefe: 53
