284-681 WAGO 3-L-FV-Druchgangskl. asym. 10qmm grau

20298782
1124434
25 Stk
4044918447379
DE
85369010
284-681
beantwortete(n) Fragen weitere Varianten

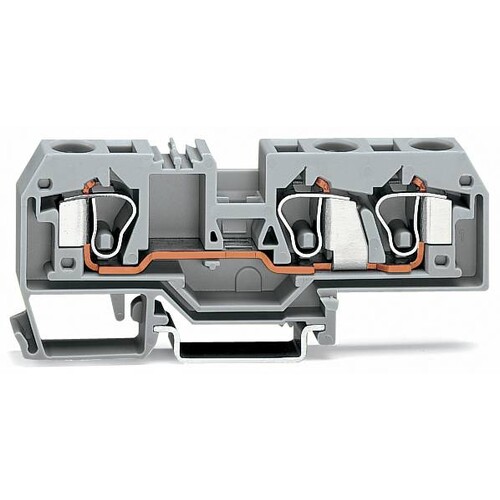

3-Leiter-Durchgangsklemme, 10 mm², mittige Beschriftung, für Tragschiene 35 x 15 und 35 x 7,5, CAGE CLAMP®, 10,00 mm², grau
Anmerkungen zur LIMMERT-KI

Die WAGO 3-Leiter-Durchgangsklemme 284-681 ist eine hochleistungsfähige Verbindungslösung mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 57 A. Sie ist für die Frontverdrahtung konzipiert und verwendet die bewährte CAGE CLAMP®-Technologie, die eine einfache und zuverlässige Verbindung von eindrähtigen und feindrähtigen Leitern ermöglicht. Mit einem Anschlussbereich von 0,2 bis 10 mm² ist diese Klemme vielseitig einsetzbar und eignet sich für Kupfer- und Aluminiumleiter. Die Klemme hat kompakte Abmessungen von 10 mm Breite, 35 mm Höhe und 97,5 mm Tiefe und ist ideal für die Montage auf Tragschienen der Größe 35 x 15 mm. Ihre graue Farbe und der isolierende Werkstoff Polyamid 66 (PA 66) sorgen für eine hohe Beständigkeit und Sicherheit in verschiedenen Anwendungen.

Produktinfos

Bemessungsspannung: 800 V
Bemessungsstoßspannung: 8 kV
Bemessungsstrom: 57 A
Verdrahtungsart: Frontverdrahtung
Anschlusstechnik: CAGE CLAMP®
Anschließbare Leiterwerkstoffe: Kupfer, Aluminium
Eindrähtiger Leiter: 0,2 … 10 mm² / 24 … 8 AWG
Feindrähtiger Leiter: 0,2 … 10 mm² / 24 … 8 AWG
Abisolierlänge: 12 … 13 mm

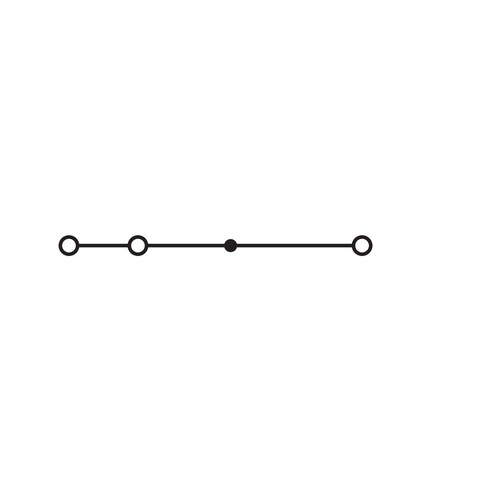

Gesamte Anzahl der Klemmstellen: 3
Gesamte Anzahl der Potentiale: 1
Anzahl der Ebenen: 1
Breite: 10 mm
Höhe: 35 mm
Tiefe: 97,5 mm
Bauform: horizontale Bauform
Montageart: Tragschiene 35 x 15
Farbe: grau
Isolierwerkstoff: Polyamid 66 (PA 66)
Gewicht: 31,99 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|10 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.2|10 mm²
    Anzahl der Etagen: 1
    Farbe: grau
    Bemessungsstrom In: 57|10 A
    Montageart: EV005503|10
    Weitere Details
    Abschlussplatte erforderlich: 1|10
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2|10 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 3|10 mm²
    Bemessungsspannung: 800|105 V
    Ausführung elektrischer Anschluss 1: Federzuganschluss
    Ausführung elektrischer Anschluss 2: Federzuganschluss
    Anzahl der Klemmstellen je Etage: 3|105
    Werkstoff des Isolierkörpers: EV000403|10
    Betriebstemperatur: 105|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
    Explosionsgeprüfte Ausführung "Ex e": 0|10
    Etagen intern gebrückt: 0|10
    Breite: 10
    Höhe: 97.5|10
    Tiefe: 35
