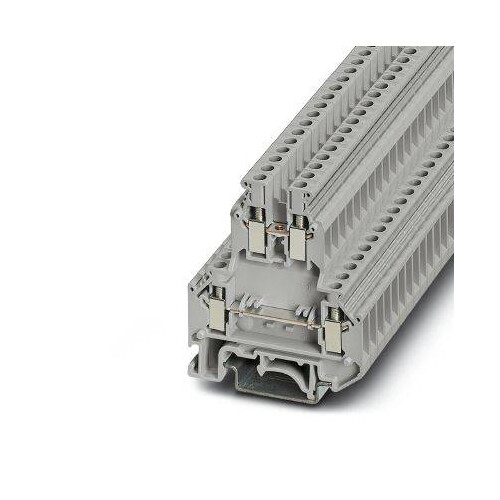

2774017 Phönix UKK 5 Doppelstockklemme 0,2mm2 - 4mm2 grau 6,2mm

10003476
1118662
50 Stk
4017918068301
CN
85369010
Doppelstockklemme, Nennspannung: 500 V, Nennstrom: 32 A, Anschlussart: Schraubanschluss, 1. und 2. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,2 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, NS 32, Farbe: grau
Anmerkungen zur LIMMERT-KI

Die Doppelstockklemme UKK 5 von Phönix ist eine hochwertige Verbindungslösung für elektrische Installationen. Mit einem Nennstrom von 32 A und einer Nennspannung von 500 V bietet sie zuverlässige Leistung in einem kompakten Design. Die Klemme ist für Querschnitte von 0,2 mm² bis 4 mm² geeignet und verfügt über einen Schraubanschluss für eine sichere Verbindung. Die graue Farbe und das robuste Isoliermaterial PA sorgen für eine ansprechende Optik und Langlebigkeit. Sie ist für die Montage auf NS 35/7,5, NS 35/15 und NS 32 Schienen konzipiert und erfüllt die Anforderungen der IEC 60947-7-1 Norm. Diese Klemme ist ideal für Anwendungen in der Automatisierungstechnik und im Maschinenbau.

Produktinfos

Anzahl der Ebenen: 2
Anzahl der Anschlüsse: 4
Farbe: grau
Isoliermaterial: PA
Entflammbarkeitsklasse nach UL 94: V0
Nennstoßspannung: 6 kV
Verschmutzungsgrad: 3
Stoßspannungs-Kategorie: III
Isoliermaterialgruppe: I
Anschluss gemäß Norm: IEC 60947-7-1
Nennstrom I N: 32 A
Nennspannung U N: 500 V
Offenes Seitenpanel: ja
Temperaturanstiegstest: Test bestanden
Breite: 6,2 mm
Länge: 56 mm
Höhe NS 35/7,5: 62 mm
Höhe NS 35/15: 69,5 mm
Höhe NS 32: 67 mm
Anschlussart: Schraubanschluss
Bemessungsquerschnitt: 0,2 mm² - 4 mm²
AWG: 24 - 12
Montageart: NS 35/7,5, NS 35/15, NS 32
Schraubengewinde: M3
Anzugsmoment min: 0,6 Nm
Anzugsmoment max: 0,8 Nm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|4 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.2|4 mm²
    Anzahl der Etagen: 2
    Farbe: grau
    Bemessungsstrom In: 32 A
    Montageart: Hutschiene TH35
    Weitere Details
    Abschlussplatte erforderlich: Ja
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2|1.5 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25|2.5 mm²
    Bemessungsspannung: 500 V
    Ausführung elektrischer Anschluss 1: Schraubanschluss
    Ausführung elektrischer Anschluss 2: Schraubanschluss
    Anzahl der Klemmstellen je Etage: 2
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Explosionsgeprüfte Ausführung "Ex e": 56
    Etagen intern gebrückt: Nein
    Breite: 8.75
    Höhe: 56
    Tiefe: 60.9
