2016-1304 WAGO TOPJOB S 3L-DG-KL. 16(25F)QMM BLAU

22711724
1125150
20 Stk
4017332076739
DE
85369010000
2016-1304
beantwortete(n) Fragen weitere Varianten
3-Leiter-Durchgangsklemme, 16 mm², für Anwendungen Ex e II u. Ex i geeignet, seitliche und mittige Beschriftung, für Tragschiene 35 x 15 und 35 x 7,5, Push-in CAGE CLAMP®, 16,00 mm², blau
Anmerkungen zur LIMMERT-KI

Der WAGO TOPJOB S 3L-DG-KL ist eine hochmoderne 3-Leiter-Durchgangsklemme mit einem Nennquerschnitt von 16 mm², die speziell für Ex e II und Ex i Anwendungen entwickelt wurde. Sie bietet eine zuverlässige Verbindungstechnik durch die innovative Push-in CAGE CLAMP®-Technologie. Mit einer Nennspannung von 550 V und einem Nennstrom von 67 A ist sie ideal für anspruchsvolle Anwendungen geeignet. Die Klemme ist für die Montage auf DIN-Schienen der Größen 35 x 15 und 35 x 7,5 konzipiert und verfügt über eine seitliche und mittige Beschriftung für eine einfache Identifikation. Mit kompakten Abmessungen von 12 mm Breite, 36,9 mm Höhe und 91,8 mm Tiefe ist sie platzsparend und leicht zu installieren. Die Klemme ist in der Farbe Blau erhältlich und besteht aus hochwertigem Polyamid 66, was ihre Langlebigkeit und Zuverlässigkeit unterstreicht.

Produktinfos

Anzahl der Leiter: 3
Nennquerschnitt: 16 mm²
Geeignet für Anwendungen: Ex e II und Ex i
Markierung: seitliche und mittige Beschriftung
Montageart: DIN-Schiene 35 x 15 und 35 x 7,5
Anschluss-Technologie: Push-in CAGE CLAMP®
Nennspannung (Ex e II): 550 V
Nennstrom (Ex e II): 67 A
Nennstrom (mit Brücke): 65 A
Nennspannung (IEC/EN 60664-1): 800 V
Nennstrom (IEC/EN 60664-1): 76 A
Nennstrom (2): 90 A
Anschlussmaterial: Kupfer
Anzahl der Verbindungspunkte: 3
Anzahl der Potenziale: 1
Anzahl der Ebenen: 1

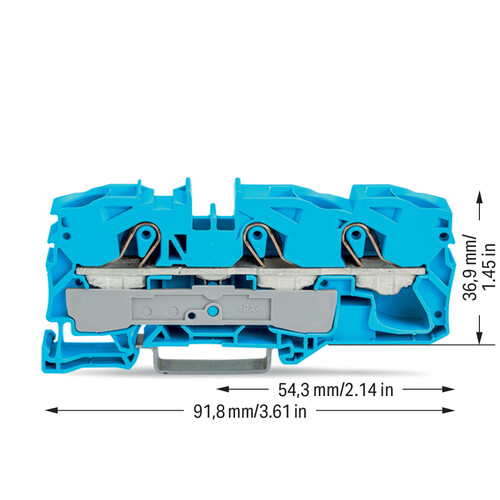

Bauhöhe: 36,9 mm
Breite: 12 mm
Tiefe: 91,8 mm
Farbe: blau
Isoliermaterial: Polyamid 66 (PA 66)
Gewicht: 30,192 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5|25 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 16|2.5 mm²
Anzahl der Etagen: 1|2.5
Farbe: blau
Bemessungsstrom In: 76|25 A
Montageart: Hutschiene TH35
Weitere Details
Abschlussplatte erforderlich: 1|105
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 16|2.5 mm²
Bemessungsspannung: 800 V
Ausführung elektrischer Anschluss 1: EV005752|16
Ausführung elektrischer Anschluss 2: EV005752|2.5
Anzahl der Klemmstellen je Etage: 3|25
Werkstoff des Isolierkörpers: EV000403|105
Betriebstemperatur: 105|105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Explosionsgeprüfte Ausführung "Ex e": Ja
Etagen intern gebrückt: 0|16
Breite: 12|2.5
Höhe: 91.8|2.5
Tiefe: 36.9
