zsz209 PC-E Licht-Zeitimp.Sch. 3 Mod. 1S16A ZI.

10045224
4931077
1 Stk
4046929201063
DE
85364900
Lichtzeit-Impulsschalter m. 3 Modi, 1 Schließer 16A m. ZI, ZE u. ZA
Anmerkungen zur LIMMERT-KI

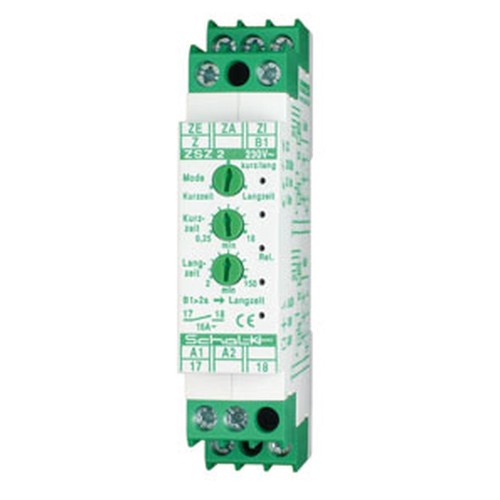

Der ZSZ209 Licht-Zeitimpulsschalter ist ein vielseitiges und benutzerfreundliches Gerät zur Steuerung von Beleuchtungssystemen. Mit einer Betriebsspannung von 230 V und einer maximalen Schaltleistung von 16 A eignet sich dieser Impulsschalter ideal für Anwendungen in Treppenhäusern, Garagen und anderen Bereichen, die zeitweise Beleuchtung erfordern. Der Schalter bietet drei Betriebsarten: Kurzzeit, Langzeit und eine Kombination aus beiden, die eine flexible Laufzeiteinstellung von 0,25 bis 150 Minuten ermöglicht. Dank des galvanisch getrennten Fremdspannungseingangs kann der ZSZ209 auch problemlos mit anderen Steuerungssystemen kombiniert werden. Die kompakten Abmessungen von 18 x 88 x 58 mm und die einfache Montage auf einer DIN-Schiene machen ihn zur optimalen Wahl für moderne Lichtsteuerungslösungen.

Produktinfos

Betriebsspannung: 230 V, 50/60 Hz ±10%
Leistungsaufnahme: ca. 0,6 W
max. Glimmlampenlast: 20 mA
max. Leitungskapazität: 800 nF
Fremdspannungseingang: 8-230 V UC
Relaisausgang: 1 Wechsler (potentialfrei)
max. Schaltspannung: 250 V AC
max. Dauerstrom: 16 A
Umgebungstemperatur: -10 °C bis +45 °C
Anschlussklemmen: Zugbügelklemmen mit unverlierbaren Schrauben M3.5
Klemmbereich: 0,5 mm² - 4,0 mm²
Abisolierlänge: 6,0 mm - 6,5 mm
Anzugsdrehmoment: 0,80 Nm
Befestigung: Schnappbefestigung auf 35 mm Hutschiene nach EN 60715
Außenmaße: 18 x 88 (45) x 58 mm
Einbautiefe: 55 mm
Gewicht: ca. 80 g
Farbe: grau 7035 / grün 6029
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Montageart: DIN-Schiene
    Funktion: elektronisch mit Multifunktion
    Versorgungsspannung: 207 V
    Spannungsart der Versorgungsspannung: AC
    Schaltungsart: 3- und 4-Leiter-Schaltung
    Steuerspannung 1: 8 V
    Steuerspannungsart 1: AC/DC
    Ausschaltvorwarnung: ohne
    Nachschaltung: nachschaltbar + Dauerlicht + Zeitverlängerung
    Breite in Teilungseinheiten: 1
    Weitere Details
    Einbautiefe: 55 mm
    Anzahl der Schließer: 1
    Steuerspannung 2: 8 V
    Steuerspannungsart 2: AC/DC
    Bemessungsschaltstrom: 16 A
    Max. Schaltstrom (cos phi = 0,6): 0 A
    Rückfallverzögerung: 0.25 min
    Taster Glimmlampenstrom: 20 mA
    Stromstoßfunktion wählbar: Ja
    Max. Glühlampenlast: 1000 W
    Max. Leuchtstofflampenlast: 250 VA
