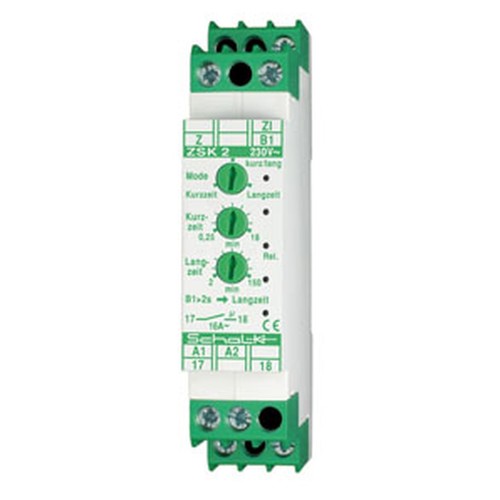

zsk209 SCHALK Licht-Zeitimp.Sch. 3 Mod. 1S 16A Tr

21691945
4981102
1 Stk
4046929201056
DE
85364900
Lichtzeit-Impulsschalter m. 3 Modi, 1 Schließer 16A galv. getr. ZI
Anmerkungen zur LIMMERT-KI

Der Lichtzeit-Impulsschalter ZSK 209 ist ein hochentwickelter Stromstoßschalter, der sich ideal für die Beleuchtungssteuerung in verschiedenen Anwendungen eignet. Mit einer Betriebsspannung von 230 V AC und einer maximalen Schaltleistung von 16 A bietet er hohe Flexibilität und Komfort. Die Laufzeiten sind von 0,25 bis 150 Minuten einstellbar, sodass sowohl Kurzzeit- als auch Langzeitumschaltungen möglich sind. Der ZSK 209 verfügt über galvanisch getrennte Fremdspannungseingänge und kann einfach über einen Lichttaster bedient werden. Die kompakten Abmessungen von 18 x 88 x 58 mm und das geringe Gewicht von ca. 80 g ermöglichen eine einfache Installation auf einer DIN-Schiene. Ideal für den Einsatz in privaten und öffentlichen Bereichen, wie Treppenhäusern, Garagen und Schulen, bietet dieser Impulsschalter eine zuverlässige Lösung für die zeitgesteuerte Beleuchtung.

Produktinfos

Betriebsspannung: 230 V AC 50/60 Hz ±10%
Leistungsaufnahme: ca. 0,6 W
max. Glimmlampenlast: 20 mA
max. Leitungskapazität: 800 nF
U-Fremdspannung: 8-230 V UC
Relaisausgang: 1 Schließer (potentialfrei)
max. Schaltspannung: 250 V AC
max. Dauerstrom: 16 A
Umgebungstemperatur: -10 °C bis +45 °C
Anschlussklemmen: Zugbügelklemmen mit unverlierbaren Schrauben M3.5
Klemmbereich: 0,5 mm² - 4,0 mm²
Abisolierlänge: 6,0 mm - 6,5 mm
Anzugsdrehmoment: 0,80 Nm
Befestigung: Schnappbefestigung auf 35 mm Hutschiene nach EN 60715
Außenmaße: 18 x 88 (45) x 58 mm
Einbautiefe: 55 mm
Gewicht: ca. 80 g
Farbe: grau 7035 / grün 6029
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Montageart: DIN-Schiene
Funktion: elektronisch
Versorgungsspannung: 207 V
Spannungsart der Versorgungsspannung: AC
Schaltungsart: 3- und 4-Leiter-Schaltung
Steuerspannung 1: 8 V
Steuerspannungsart 1: AC/DC
Ausschaltvorwarnung: ohne
Nachschaltung: nachschaltbar + Dauerlicht + Zeitverlängerung
Breite in Teilungseinheiten: 1
Weitere Details
Einbautiefe: 55 mm
Anzahl der Schließer: 1
Frequenz der Steuerspannung 2: 0 Hz
Bemessungsschaltstrom: 16 A
Max. Schaltstrom (cos phi = 0,6): 0 A
Rückfallverzögerung: 0.25 min
Taster Glimmlampenstrom: 20 mA
Stromstoßfunktion wählbar: Ja
Max. Glühlampenlast: 1000 W
Max. Leuchtstofflampenlast: 250 VA
