  6. GHE2321001R0011 STOTZ Treppenl.Schalt.E232-230 1-7min

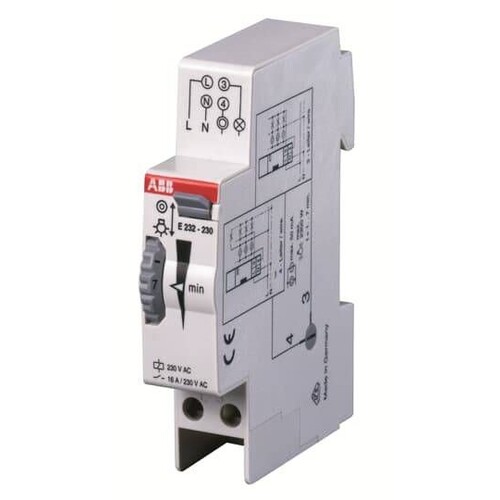

GHE2321001R0011 STOTZ Treppenl.Schalt.E232-230 1-7min

21669678
1461457
1 Stk
4016779548243
PL
85364900
weitere Infos weitere Infos ausblenden
ABB
E232-230
beantwortete(n) Fragen weitere Varianten
Treppenlicht-Zeitschalter mit Rückfallverzögerung werden durch Taster, die oft mit einer Glimmlampe ausgestattet sind, betätigt. Die Schalthebel sind für einen Glimmlampenstrom bis 150 mA ausgelegt und eignen sich daher ausgezeichnet für Anlagen in mehrstöckigen Gebäuden. Der Treppenlicht-Zeitschalter mit Rückfallverzögerung E 232-230 hat ein elektromechanisches Zeitrelais mit Synchronmotorantrieb, mit dem eine hohe Betriebssicherheit in jeder Einbaulage gewährleistet wird. Der Zeitbereich kann in 15-Sekunden-Schritten von einer bis sieben Minuten eingestellt werden. Nachschaltbar nach 30s. Die multifunktionalen Geräte der Produktreihen E 232E-230 Multi 10 und E 232E-8/230 Multi 10 verfügen über 10 Funktionen, die an der Gerätefront eingestellt werden können.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der E232-230 Treppenlichtzeitschalter von ABB ist ein hochfunktionaler elektromechanischer Schalter, der speziell für den Einsatz in mehrstöckigen Gebäuden konzipiert wurde. Mit einer Bemessungsspannung von 230 V AC und einem maximalen Steuerstrom von 4.5 mA DC bietet er eine zuverlässige Steuerung von Beleuchtungssystemen. Der Zeitbereich ist flexibel einstellbar von 1 bis 7 Minuten, mit einer minimalen Umschaltzeit von nur 0.01 Sekunden. Der Schalter ist für verschiedene Lampentypen geeignet, einschließlich Glühlampen, LED und Leuchtstofflampen, mit einer maximalen Last von bis zu 2300 W. Das Gehäuse besteht aus hitzebeständigem, selbstverlöschendem Thermoplast, was zusätzliche Sicherheit und Langlebigkeit gewährleistet. Mit einem kompakten Design von 17.5 mm Breite, 88 mm Höhe und 59 mm Tiefe ist der Schalter ideal für die Montage auf DIN-Schienen.

Produktinfos

Funktion: elektromechanisch
Reset-Funktion: Drucktaste
Bemessungsspannung (Ur): 230 V AC
Maximaler Steuerstrom: 4.5 mA DC
Bemessungsfrequenz (f): 50 Hz
Maximale Lampenlast (LED > 2W): 300 W
Maximale Lampenlast (LED < 2W): 30 W
Glimmlampe: 2300 W
Leuchtstofflampe kompensiert: 2300 V·A
Leuchtstofflampe Shunt kapazitiv: 1300 V·A
Leuchtstofflampe induktiv: 2300 V·A
Halogenlampe: 2300 W
Minimalste Umschaltzeit: 0.01 Sekunde
Zeitbereich: 1 … 7 min
Impulsdauer: 3 Sekunde
Vorschaltgerätetyp: elektronisch
Belastungsart: 2300 W Indukt. Last, cosj = 0.6/230 VAC
Schaltertyp: Dauerlicht
Gehäusematerial: hitzebeständiger, selbstverlöschender Thermoplast
Kabelquerschnitt Leiter: 6 mm²
Klemme: 10.7 mm²
Verbindungsmodus: 3- oder 4-Leiter Schaltung
Nennschaltleistung: 16 A
Umgebungstemperatur: –10 ... 50 °C
Breite des Produkts: 17.5 mm
Höhe des Produkts: 88 mm
Tiefe des Produkts: 59 mm
Nettogewicht: 0.07 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02259378
Preisanzeige nur nach Anmeldung
02082607
Preisanzeige nur nach Anmeldung
02085946
Preisanzeige nur nach Anmeldung
02101024
Preisanzeige nur nach Anmeldung
02063133
Preisanzeige nur nach Anmeldung
02063091
Preisanzeige nur nach Anmeldung
01341158
Preisanzeige nur nach Anmeldung
02063084
Preisanzeige nur nach Anmeldung
01018823
Preisanzeige nur nach Anmeldung
02086317
Preisanzeige nur nach Anmeldung
01326157
Preisanzeige nur nach Anmeldung
02242613
Preisanzeige nur nach Anmeldung
02063882
Preisanzeige nur nach Anmeldung
02066304
Preisanzeige nur nach Anmeldung
02063749
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Montageart: DIN-Schiene
Funktion: elektronisch
Versorgungsspannung: 230|240 V
Spannungsart der Versorgungsspannung: AC
Steuerspannung 1: 230|240 V
Steuerspannungsart 1: AC
Ausschaltvorwarnung: ohne
Nachschaltung: nachschaltbar + Dauerlicht
Breite in Teilungseinheiten: 1
Weitere Details
Einbautiefe: 59 mm
Frequenz der Steuerspannung 1: 50|60 Hz
Bemessungsschaltstrom: 16 A
Max. Schaltstrom (cos phi = 0,6): 16 A
Rückfallverzögerung: 1|7 min
Taster Glimmlampenstrom: 50 mA
Stromstoßfunktion wählbar: Nein
Max. Glühlampenlast: 2300 W
Max. Leuchtstofflampenlast: 2300 VA
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
