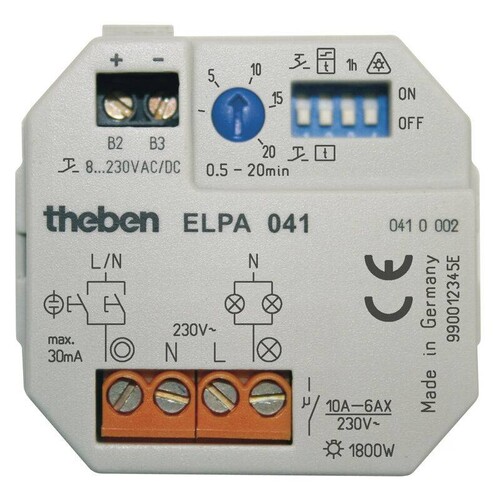

0410002 Theben ELPA 041 UP

21035981
4813717
1 Stk
4003468041000
DE
91070000
Unterputz-Treppenlicht-Zeitschalter, Gehäuse 52x48x24 mm, Zeitbereich 0,5 - 20 Min., nachschaltbar, 12 Funktionen per DIP-Schalter wählbar: Taster- oder Schalter-Anschluss, nachschaltbar oder vorzeitig ausschaltbar, zu- und abschaltbare Ausschalt-Vorwarnung (DIN 18015-2), zu- und abschaltbarer Langzeitbereich 60 Min, 3- und 4- Leiter-Anschluss, Nulldurchgangsschaltung, max. 30mA Glimmlampenlast mit elektronischem Überlastschutz, zusätzlicher Tastereingang galvanisch getrennt für Sprechanlagen AC/DC 8...230 V, 1 Schließer 8(5)A/230 V~.
Anmerkungen zur LIMMERT-KI

Der THEBEN ELPA 041 UP ist ein elektronischer Unterputz-Treppenlicht-Zeitschalter, ideal für die Nachrüstung oder Neuinstallation. Mit seinen kompakten Abmessungen von 52 x 48 x 24 mm und einer Einbautiefe von nur 23,5 mm passt er in die meisten Standardinstallationen. Der Schalter bietet eine Nulldurchgangsschaltung, die die Lebensdauer von Relais-Kontakten und Leuchtmitteln verlängert. Mit 12 wählbaren Funktionen über DIP-Schalter, unterstützt er Multispannungseingänge von 8 bis 240 V AC/DC und ermöglicht den Anschluss von Tastern und Schaltern. Der Zeitbereich reicht von 0,5 bis 20 Minuten, und eine Ausschaltvorwarnung sowie eine 60-minütige Langzeitfunktion sind ebenfalls integriert. Der ELPA 041 UP ist mit einem elektronischen Überlastschutz ausgestattet und eignet sich für 3- und 4-Leiter-Anschlüsse, was ihn zu einer flexiblen Lösung für verschiedene Anwendungen macht.

Produktinfos

Montageart: Unterputz
Funktion: elektronisch mit Multifunktion
Einbautiefe: 23,5 mm
Gehäusemaße: 52 x 48 x 24 mm
Zeitbereich: 0,5 - 20 Min.
Versorgungsspannung: 187 - 253 V
Spannungsart der Versorgungsspannung: AC
Steuerspannung 1: 230 V
Steuerspannungsart 1: AC
Steuerspannung 2: 240 V
Steuerspannungsart 2: AC/DC
Bemessungsschaltstrom: 8 A
Max. Schaltstrom (cos phi = 0,6): 5 A
Taster Glimmlampenstrom: 30 mA
Schaltungsart: 3- und 4-Leiter-Schaltung
Ausschaltvorwarnung: flackern
Stromstoßfunktion wählbar: Ja
Max. Glühlampenlast: 1500 W
Max. Leuchtstofflampenlast: 1000 VA
Max. Leuchtstofflampenlast (Duo): 1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 400 VA
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

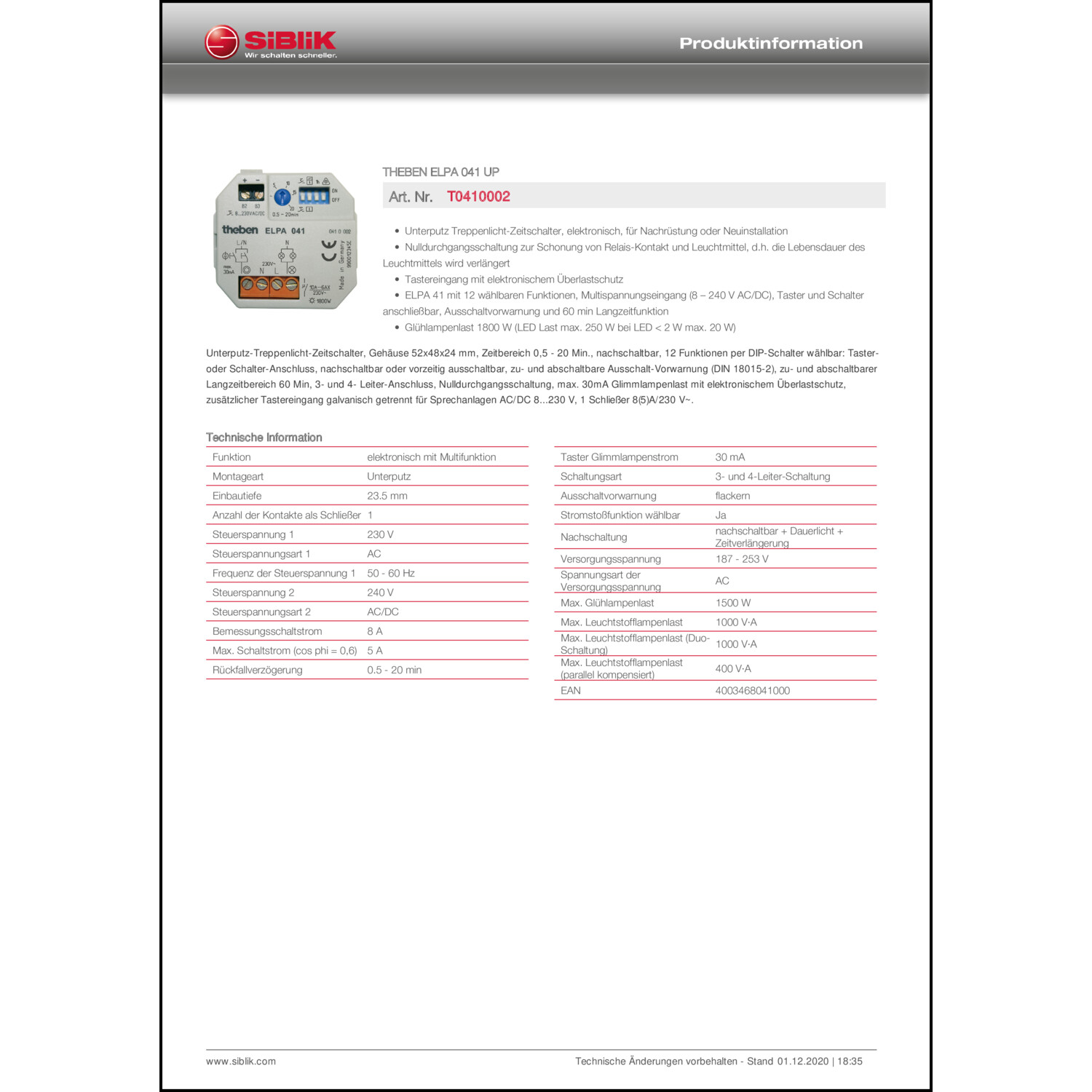

Katalogseiten

Produktinfos

Montageart: Unterputz
Funktion: elektronisch mit Multifunktion
Versorgungsspannung: 187|253 V
Spannungsart der Versorgungsspannung: AC
Schaltungsart: 3- und 4-Leiter-Schaltung
Steuerspannung 1: 230|230 V
Steuerspannungsart 1: AC
Ausschaltvorwarnung: flackern
Nachschaltung: nachschaltbar + Dauerlicht + Zeitverlängerung
Weitere Details
Frequenz der Steuerspannung 1: 50|60 Hz
Steuerspannung 2: 240|240 V
Steuerspannungsart 2: AC/DC
Frequenz der Steuerspannung 2: 0|60 Hz
Bemessungsschaltstrom: 8 A
Max. Schaltstrom (cos phi = 0,6): 5 A
Rückfallverzögerung: 0.50|20 min
Taster Glimmlampenstrom: 30 mA
Stromstoßfunktion wählbar: Ja
Max. Glühlampenlast: 1500 W
Max. Leuchtstofflampenlast: 1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 400 VA
Anzahl der Kontakte als Schließer: 1
