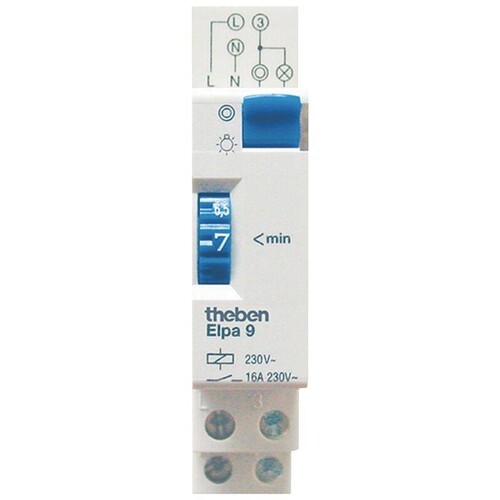

009 0 001 THEBEN ELPA 9 TREPPENLICHT- AUTOM.1-7MIN NUR ZUR NACHRÜS. ALT. ANLA.

02212226
1469236
1 Stk
4003468010129
DE
91070000
Reiheneinbau - Treppenlicht - Zeitschalter, Breite 17,5 mm, Zeitbereich 1 - 7 Min, nicht nachschaltbar, für 3- Leiter - Anschluß mit Bodenbeleuchtung, Tastereingang bis max. 50 mA., nur zur Nachrüstung bestehender Anlagen, 1 Schließer 16A/ 230V~
Anmerkungen zur LIMMERT-KI

Der THEBEN ELPA 9 Treppenlicht-Zeitschalter ist eine zuverlässige Lösung für die Steuerung von Treppenbeleuchtungen in bestehenden Anlagen. Mit einer maximalen Leuchtstofflampenlast von 2300 VA und einer Schaltleistung von bis zu 300 W für LEDs ist dieser Zeitschalter sowohl für herkömmliche als auch für moderne Beleuchtungssysteme geeignet. Der mechanische Schalter funktioniert mit einer Versorgungsspannung von 207 bis 253 V AC und bietet eine Rückfallverzögerung von 0,5 bis 7 Minuten. Mit einer kompakten Breite von nur 17,5 mm ist er ideal für den Einbau in DIN-Schienen. Der Tastereingang ist für Glimmlampenströme bis zu 50 mA ausgelegt. Dieser Zeitschalter ist nicht nachschaltbar und wurde speziell für die Nachrüstung bestehender Anlagen entwickelt, was ihn zu einer praktischen Wahl für Renovierungsprojekte macht.

Produktinfos

Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
Leistungsaufnahme: 0 W
Funktion: mechanisch
Einbautiefe: 60 mm
Taster Glimmlampenstrom: 50 mA
Anzahl der Kontakte als Schließer: 1
Rückfallverzögerung: 0,5..7 min
Spannungsart der Versorgungsspannung: AC
Breite in Teilungseinheiten: 1 TE
Ausschaltvorwarnung: ohne
Max. Schaltleistung LED: 300 W
Max. Glühlampenlast: 2300 W
Steuerspannung 1: 230 V
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 0
Frequenz der Steuerspannung 1: 50..60 Hz
Bemessungsschaltstrom: 16 A
Max. Schaltstrom (cos phi = 0,6): 10 A
Schaltungsart: 3-Leiter-Schaltung
Versorgungsspannung: 207..253 V
Montageart: DIN-Schiene
Breite: 17,5 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

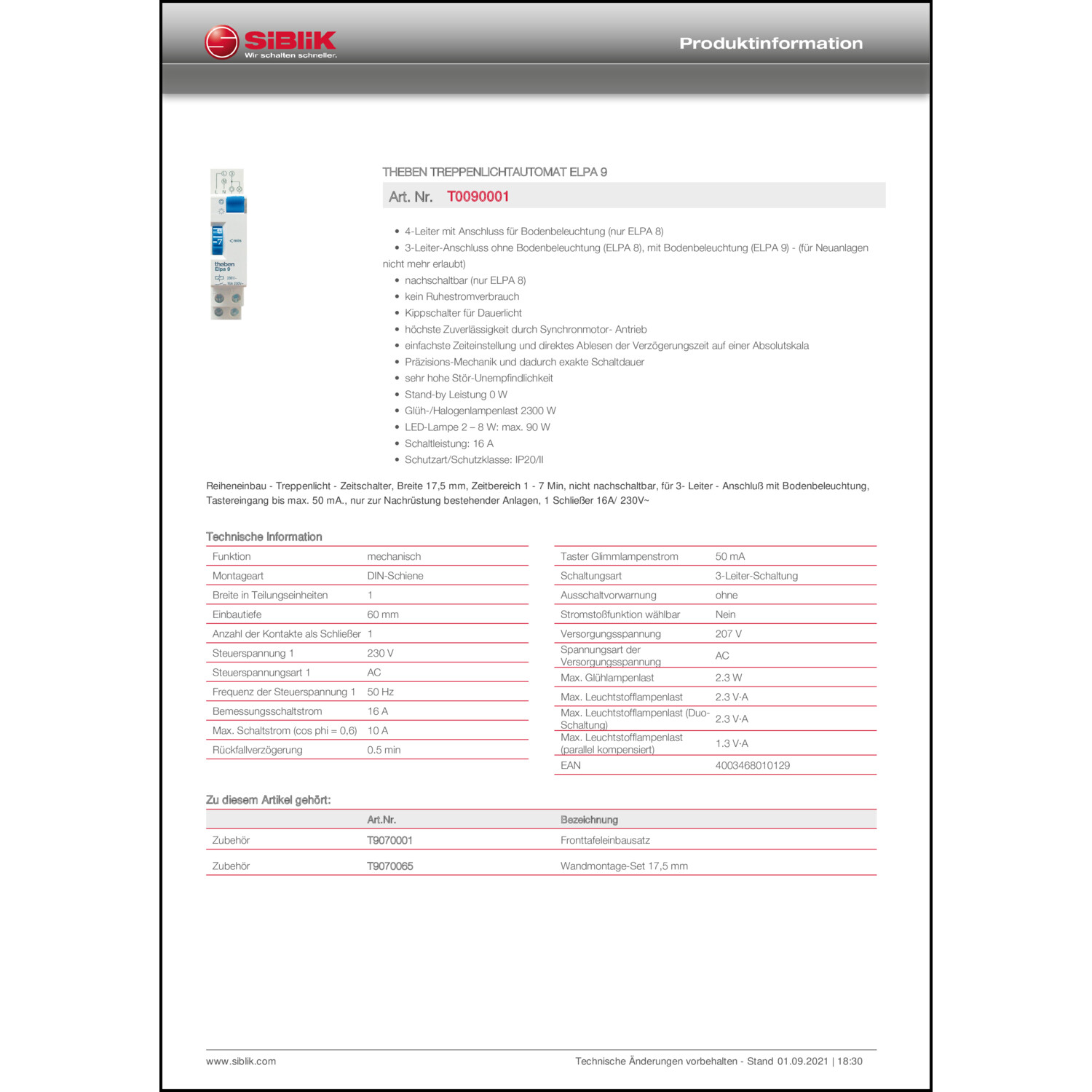

Katalogseiten

Produktinfos

Montageart: DIN-Schiene
Funktion: mechanisch
Versorgungsspannung: 207|207 V
Spannungsart der Versorgungsspannung: AC
Schaltungsart: 3-Leiter-Schaltung
Steuerspannung 1: 230|230 V
Steuerspannungsart 1: AC
Ausschaltvorwarnung: ohne
Breite in Teilungseinheiten: 1
Weitere Details
Frequenz der Steuerspannung 1: 50|50 Hz
Bemessungsschaltstrom: 16 A
Max. Schaltstrom (cos phi = 0,6): 10 A
Rückfallverzögerung: 0.50|0.50 min
Taster Glimmlampenstrom: 50 mA
Stromstoßfunktion wählbar: Nein
Max. Glühlampenlast: 2.30 W
Max. Leuchtstofflampenlast: 2.30 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 2.30 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 1.30 VA
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
