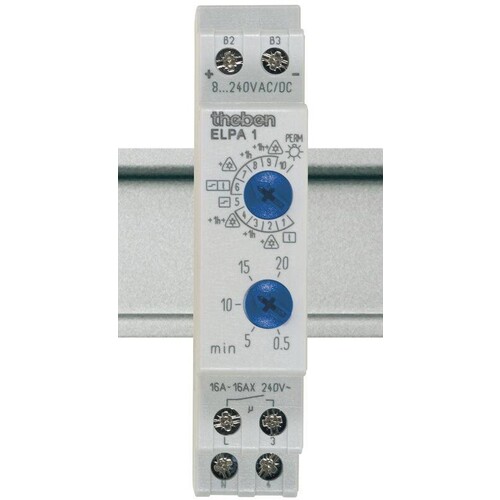

0010002 THEBEN ELPA1 TREPPENLICHT- AUTOMAT 0,5-20MIN VE 3+4LEITER ELEKTR.

20105078
1469268
1 Stk
4003468010518
DE
91070000
weitere Infos weitere Infos ausblenden
Theben
0010002
beantwortete(n) Fragen weitere Varianten
Reiheneinbau-Treppenlicht - Zeitschalter mit 10 Funktionen, Breite 17,5 mm, Zeitbereich 0,5 - 20 Min. nachschaltbar, Ausschalt-Vorwarner (DIN 18015-2), Langzeitbereich 60 Min., 3 - und 4 Leiter - Anschluss, Tastereingang bis max. 150mA Glimmlampenlast mit elektronischem Überlastschutz, zusätzlicher Tastereingang galvanisch getrennt für Sprechanlagen AC/DC 8...240 V, 16(16)A/230 V~, LED Anzeige.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der THEBEN ELPA1 Treppenlicht-Automat ist ein innovativer elektronischer Zeitschalter, der für eine Vielzahl von Anwendungen in der Beleuchtungstechnik konzipiert wurde. Mit einem breiten Betriebsspannungsbereich von 220 bis 240 V AC und einer Frequenz von 50 bis 60 Hz ist dieses Multifunktionsgerät ideal für den Einsatz in Treppenhäusern und anderen Bereichen, wo eine zeitgesteuerte Beleuchtung erforderlich ist. Der Zeitschalter bietet eine einstellbare Zeitspanne von 0,5 bis 20 Minuten und eine hohe Ganggenauigkeit. Mit der Nulldurchgangsschaltung wird die Lebensdauer der Leuchtmittel verlängert. Zudem ermöglicht die automatische 3- oder 4-Leitererkennung eine einfache Installation. Die Schutzart IP20 und die hohe Temperaturbeständigkeit des Gehäusematerials garantieren eine zuverlässige Leistung unter verschiedenen Bedingungen. Der ELPA1 ist die perfekte Lösung für alle, die eine komfortable und energieeffiziente Lichtsteuerung suchen.

Produktinfos

Betriebsspannung: 220 – 240 V AC
Frequenz: 50 – 60 Hz
Breite: 17,5 mm
Montageart: DIN-Schiene
Stand-by Leistung: ~0,9 W
Verlustleistung max.: 1 W
Glimmlampenlast: 150 mA
Einstellbereich Zeit: 0,5 – 20 min
Anschlussart: 3-/4-Leiter
Nachschaltbar: Sofort
Einschaltdauer in Prozent: 100
Kontaktart: Schließer
Öffnungsweite: < 3 mm (µ)
Schaltausgang: Nicht potenzialfrei (230 V)
Glüh-/Halogenlampenlast: 3600 W
Leuchtstofflampenlast (VVG) Duoschaltung: 3600 VA
Leuchtstofflampenlast (VVG) parallelkompensiert: 1200 VA 120 µF
Kompaktleuchtstofflampen: 250 W
LED-Lampe: < 2 W = 55 W oder 2-8 W = 150 W oder > 8 W = 180 W
Leuchtstofflampenlast (EVG): 1000 W
Leuchtstofflampenlast (VVG) reihenkompensiert: 3600 VA
Leuchtstofflampenlast (VVG) nicht kompensiert: 3600 VA
Schaltleistung: 16 AX (bei 230 V AC, cos φ = 0,3), 16 A (bei 230 V AC, cos φ = 1)
Prüfzeichen: VDE
Gehäuse- und Isolationsmaterial: Hochtemperaturbeständige, selbsterlöschende Thermoplaste
Umgebungstemperatur: -25 °C … +50 °C
Schutzklasse: II
Schutzart: IP 20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20651547
Preisanzeige nur nach Anmeldung
21688858
Preisanzeige nur nach Anmeldung
20864208
Preisanzeige nur nach Anmeldung
20282059
Preisanzeige nur nach Anmeldung
02039004
Preisanzeige nur nach Anmeldung
02026593
Preisanzeige nur nach Anmeldung
32165154
Preisanzeige nur nach Anmeldung
02098098
Preisanzeige nur nach Anmeldung
02125972
Preisanzeige nur nach Anmeldung
26512486
Preisanzeige nur nach Anmeldung
02049175
Preisanzeige nur nach Anmeldung
02029925
Preisanzeige nur nach Anmeldung
02260869
Preisanzeige nur nach Anmeldung
20145510
Preisanzeige nur nach Anmeldung

Download

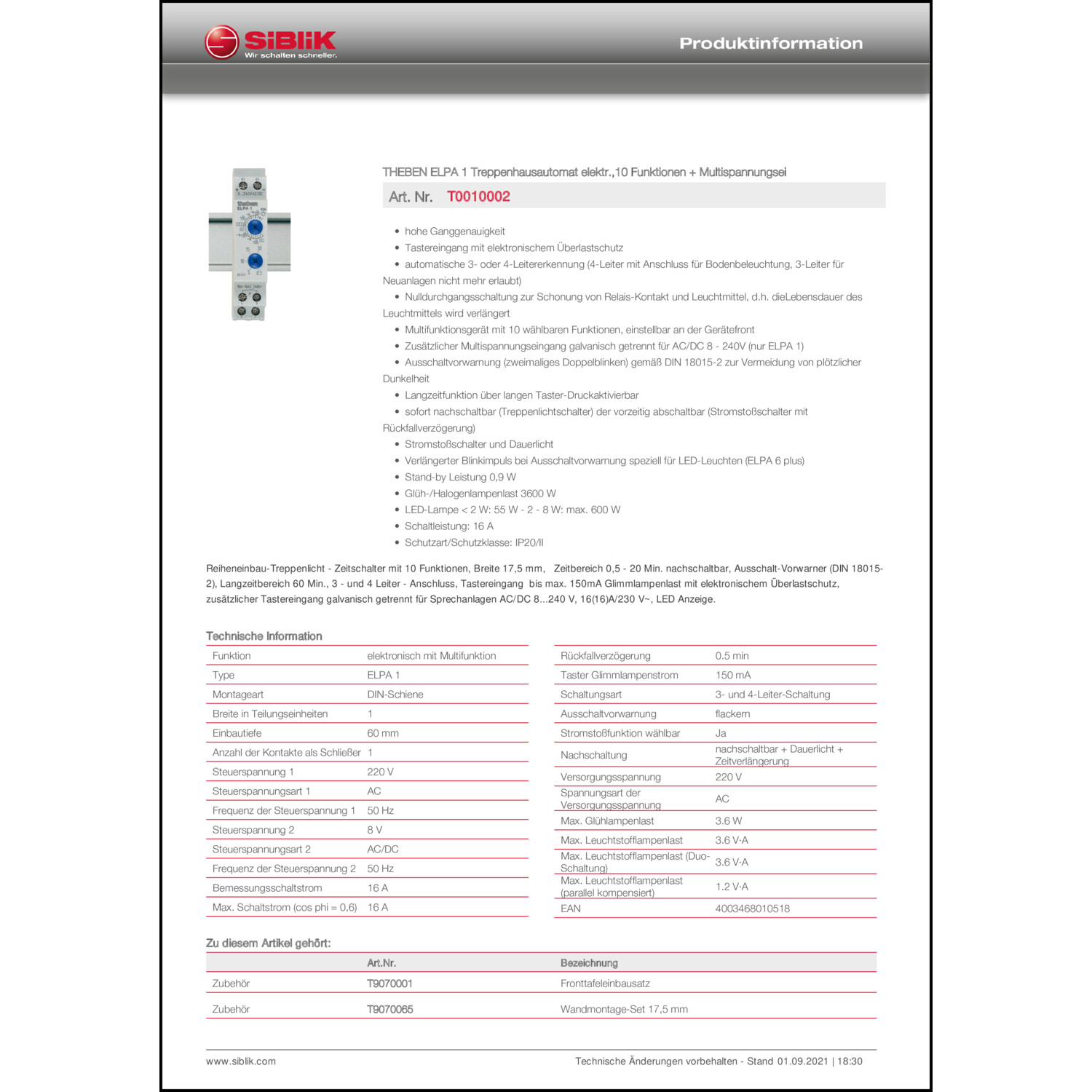

Produktdatenblatt

Katalogseiten

Produktinfos

Montageart: DIN-Schiene
Funktion: elektronisch mit Multifunktion
Versorgungsspannung: 220|220 V
Spannungsart der Versorgungsspannung: AC
Schaltungsart: 3- und 4-Leiter-Schaltung
Steuerspannung 1: 220|220 V
Steuerspannungsart 1: AC
Ausschaltvorwarnung: flackern
Nachschaltung: nachschaltbar + Dauerlicht + Zeitverlängerung
Breite in Teilungseinheiten: 1
Weitere Details
Frequenz der Steuerspannung 1: 50|50 Hz
Steuerspannung 2: 8|8 V
Steuerspannungsart 2: AC/DC
Frequenz der Steuerspannung 2: 50|50 Hz
Bemessungsschaltstrom: 16 A
Max. Schaltstrom (cos phi = 0,6): 16 A
Rückfallverzögerung: 0.50|0.50 min
Taster Glimmlampenstrom: 150 mA
Stromstoßfunktion wählbar: Ja
Max. Glühlampenlast: 3.60 W
Max. Leuchtstofflampenlast: 3.60 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 3.60 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 1.20 VA
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
