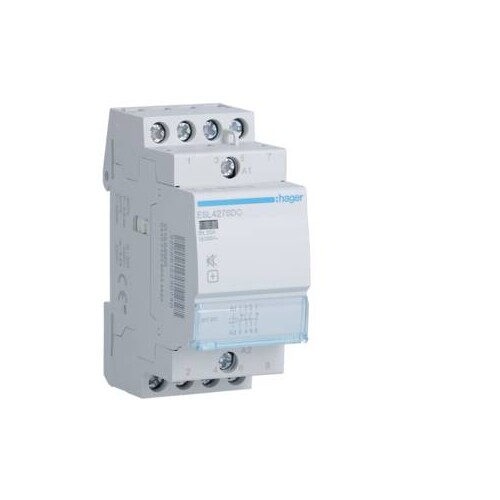

ESL427SDC Hager Brummfrei Schütze , 25A, 2S+2Ö, 12VDC

28768902
1241103
1 Stk
3250612230730
FR
8536419089
ESL427SDC
beantwortete(n) Fragen weitere Varianten
Brummfrei Schütze, 25A, 2S+2Ö, 12VDC
Anmerkungen zur LIMMERT-KI

Der Hager Brummfrei Schütze ESL427SDC ist ein leistungsstarker Schütz mit einer Nennstromstärke von 25A und einer Steuerspannung von 12V DC. Mit einer kompakten Bauweise von 60mm Tiefe, 83mm Höhe und 35,75mm Breite ist er ideal für verschiedene Anwendungen in der Automatisierungstechnik. Der Schütz bietet eine hohe Schaltleistung von bis zu 13,8 kW bei 400 V in AC7 Kategorie A und ist für den Einsatz mit Leuchtstoff- und Glühlampen geeignet. Die robuste Bauweise und die hohe Stoßspannungsfestigkeit von 4 kV gewährleisten eine zuverlässige Leistung in anspruchsvollen Umgebungen. Mit einer mechanischen Lebensdauer von 100.000 Schaltspielen ist dieser Schütz eine langlebige Lösung für Ihre Steuerungsbedürfnisse.

Produktinfos

Anzahl Module: 2
Bemessungsbetriebsspannung Ue: 400 V
Frequenz: 50 Hz
Isolationsspannung: 440 V
Steuerspannung DC: 12 V
Steuerspannung AC: 0 V
Stoßspannungsfestigkeit: 4 kV
Nennstrom: 25 A
Thermischer Nennstrom außerhalb Gehäuse: 25 A
Strombelastbarkeit bei AC7 Kategorie A: 25 A
Strombelastbarkeit bei AC7 Kategorie B: 8.5 A
Tiefe installiertes Produkt: 60 mm
Höhe installiertes Produkt: 83 mm
Breite installiertes Produkt: 35.75 mm
Anzugsverbrauch: 2.8 VA
Betriebsverbrauch: 2.8 VA
Gesamtverlustleistung unter Nennstrom: 5.8 W
Verlustleistung pro Kontakt: 1.5 W
Verlustleistung pro Spule: 2.8 W
Schaltleistung bei 230 V in AC7 Kategorie A: 4.6 kW
Schaltleistung bei 230 V in AC7 Kategorie B: 880 W
Schaltleistung bei 400 V in AC7 Kategorie A: 13.8 kW
Schaltleistung bei 400 V in AC7 Kategorie B: 2.6 kW
Ansprechzeit beim Öffnen: 15 ms
Gerätelebensdauer mechanische Schaltspiele: 100000
Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
Leuchtstofflampen in duo-Schaltung: 1990 VA
Max. Leuchtstofflampenlast: 950 VA
Max. Glühlampenlast: 1900 W
Drehmoment: 1.2 Nm
Anschlussart: Schraubtechnik
Anschlussquerschnitt der Steuerleitung starr: 1 / 10 mm²
Zusatzeinrichtungen möglich: Ja
Vor Ort-/Handbedienung: Nein
REACH-konform: Nein
RoHS-konform: Ja
Halogenfrei: Nein
Betriebstemperatur: -10…50 °C
Lager-/Transporttemperatur: -40…80 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungsbetriebsstrom: 25 A
    Bemessungsbetriebsspannung: 400|400 V
    Bemessungsbetätigungsspannung: 12|12 V
    Spannungsart der Betriebsspannung: AC
    Spannungsart der Betätigungsspannung: DC
    Max. Glühlampenlast: 1900 W
    Max. Leuchtstofflampenlast: 950 VA
    Weitere Details
    Max. Leuchtstofflampenlast (Duo-Schaltung): 1990 VA
    Max. Leuchtstofflampenlast (parallel kompensiert): 810|12 VA
    Schieber für Handschaltung: Nein
    Einbautiefe: 60 mm
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP2X
    Breite in Teilungseinheiten: 2
    Anzahl der Kontakte als Öffner: 2|400
    Anzahl der Kontakte als Schließer: 2
    Brummfrei: Ja
    Gebrauchskategorie nach EN IEC 60947-4-1: AC-7a/AC-7b
