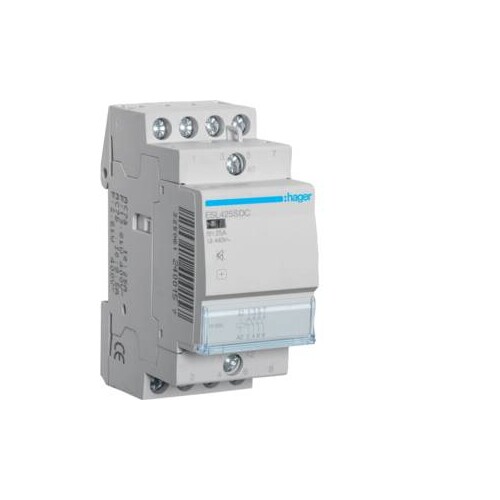

ESL425SDC Hager Brummfrei Schütze , 25A, 4S, 12VDC

26034835
1241101
1 Stk
3250612230693
FR
8536490099
ESL425SDC
beantwortete(n) Fragen weitere Varianten
Brummfrei Schütze, 25A, 4S, 12VDC. Schütz brummfrei bis max. 25A nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Reiheneinbaugerät mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Anmerkungen zur LIMMERT-KI

Der ESL425SDC Hager Brummfrei Schütz ist ein hochentwickeltes Schaltgerät, das für eine Nennstromstärke von 25 A ausgelegt ist und mit einer Betriebsspannung von 400 V arbeitet. Mit einer Steuerungsspannung von 12 V DC bietet dieser Schütz eine zuverlässige Leistung und ist ideal für den Einsatz in industriellen Anwendungen. Die kompakte Bauweise mit Abmessungen von 60 mm Tiefe, 83 mm Höhe und 35,75 mm Breite ermöglicht eine einfache Installation. Der Schütz ist brummfrei und gewährleistet geringe Schaltgeräusche, was ihn besonders für Anwendungen in geräuschempfindlichen Umgebungen geeignet macht. Mit einer Lebensdauer von bis zu 100.000 mechanischen Schaltspielen und einer hohen Stoßspannungsfestigkeit von 4 kV ist der ESL425SDC sowohl robust als auch langlebig. Die Schutzart IP2X sorgt für zusätzliche Sicherheit, während die Möglichkeit zur Nachrüstung von Zusatzeinrichtungen die Flexibilität erhöht.

Produktinfos

Anzahl Module: 2
Bemessungsbetriebsspannung Ue: 400 V
Frequenz: 50 Hz
Isolationspannung: 440 V
Steuerspannung DC: 12 V
Steuerspannung AC: 0 V
Stoßspannungsfestigkeit: 4 kV
Nennstrom: 25 A
Thermischer Nennstrom außerhalb Gehäuse: 25 A
Strombelastbarkeit bei AC7 Kategorie A: 25 A
Strombelastbarkeit bei AC7 Kategorie B: 8.5 A
Tiefe installiertes Produkt: 60 mm
Höhe installiertes Produkt: 83 mm
Breite installiertes Produkt: 35.75 mm
Anzugsverbrauch: 2.8 VA
Betriebsverbrauch: 2.8 VA
Gesamtverlustleistung unter Nennstrom: 8.8 W
Verlustleistung pro Kontakt: 1.5 W
Verlustleistung pro Spule: 2.8 W
Schaltleistung bei 230 V in AC7 Kategorie A: 4.6 kW
Schaltleistung bei 230 V in AC7 Kategorie B: 880 W
Schaltleistung bei 400 V in AC7 Kategorie A: 13.8 kW
Schaltleistung bei 400 V in AC7 Kategorie B: 2.6 kW
Ansprechzeit beim Öffnen: 15 ms
Gerätelebensdauer mechanische Schaltspiele: 100000
Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
Leuchtstofflampen in duo-Schaltung: 1990 VA
Max. Leuchtstofflampenlast: 950 VA
Max. Glühlampenlast: 1900 W
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussart: Schraubtechnik
Anschlussquerschnitt der Steuerleitung starr: 1 / 10 mm²
Zusatz Einrichtungen möglich: Ja
Vor Ort-/Handbedienung: Nein
Schutzart: IP2X
Betriebstemperatur: -10…50 °C
Lager-/Transporttemperatur: -40…80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsstrom: 25 A
Bemessungsbetriebsspannung: 400|400 V
Bemessungsbetätigungsspannung: 12|12 V
Spannungsart der Betriebsspannung: AC
Spannungsart der Betätigungsspannung: DC
Max. Glühlampenlast: 1900 W
Max. Leuchtstofflampenlast: 950 VA
Weitere Details
Gebrauchskategorie: 7
Max. Leuchtstofflampenlast (Duo-Schaltung): 1990|400 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
Schieber für Handschaltung: Nein
Einbautiefe: 60 mm
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP2X
Breite in Teilungseinheiten: 7
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 4
Brummfrei: Ja
