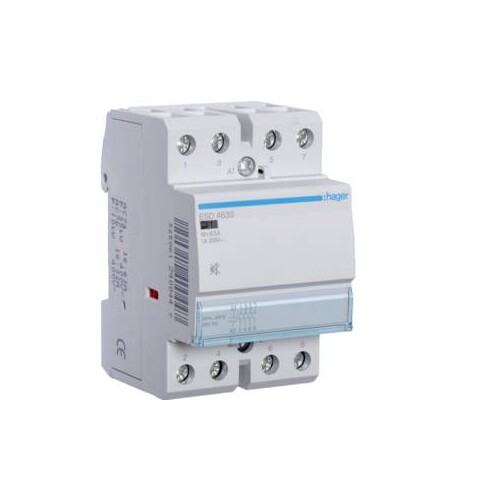

ESD463S HAGER Brummfrei Schütze , 63A, 4S, 24V AC/DC

20741399
4109156
1 Stk
3250612400447
FR
8536490099
ESD463S
beantwortete(n) Fragen weitere Varianten
Brummfrei Schütze , 63A,4S, 24V. Schütz brummfrei bis max. 63A nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Reiheneinbaugerät mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Anmerkungen zur LIMMERT-KI

Der ESD463S HAGER Brummfrei Schütze ist ein hochentwickeltes Schaltgerät, das für eine Nennstromstärke von 63 A ausgelegt ist und sowohl für AC als auch DC Steuerungen mit einer Spannung von 24 V geeignet ist. Mit einer kompakten Bauweise von 54 mm Breite, 85 mm Höhe und 60 mm Tiefe bietet er eine effiziente Lösung für den Reiheneinbau in Schaltschränken. Die robuste Konstruktion gewährleistet eine hohe Lebensdauer von bis zu 1.000.000 mechanischen Schaltspielen und 30.000 elektrischen Schaltspielen. Dank der Schutzart IP2X und der Schutzklasse II ist er sicher in der Anwendung. Der Schütze ist brummfrei, was zu einem geräuscharmen Betrieb führt und ist ideal für den Einsatz in industriellen Anwendungen, wo Zuverlässigkeit und Langlebigkeit gefordert sind.

Produktinfos

Polanzahl: 4 P
Anzahl Module: 3
Bemessungsbetriebsspannung Ue: 400 V
Frequenz: 50 Hz
Isolationsspannung: 440 V
Steuerspannung DC: 24 V
Steuerspannung AC: 24 V
Stoßspannungsfestigkeit: 4 kV
Nennstrom: 63 A
Thermischer Nennstrom außerhalb Gehäuse: 63 A
Strombelastbarkeit bei AC7 Kategorie A: 63 A
Strombelastbarkeit bei AC7 Kategorie B: 32 A
Tiefe installiertes Produkt: 60 mm
Höhe installiertes Produkt: 85 mm
Breite installiertes Produkt: 54 mm
Anzugsverbrauch: 5.2 VA
Betriebsverbrauch: 5.2 VA
Gesamtverlustleistung unter Nennstrom: 24.5 W
Verlustleistung pro Kontakt: 5 W
Verlustleistung pro Spule: 4.5 W
Schaltleistung bei 230 V in AC7 Kategorie A: 11.6 kW
Schaltleistung bei 230 V in AC7 Kategorie B: 3.3 kW
Schaltleistung bei 400 V in AC7 Kategorie A: 35 kW
Schaltleistung bei 400 V in AC7 Kategorie B: 10 kW
Widerstand der Wicklung: 95 Ω
Gerätelebensdauer elektrische Schaltspiele: 30000
Gerätelebensdauer mechanische Schaltspiele: 1000000
Max. Leuchtstofflampenlast (parallel kompensiert): 2100 VA
Leuchtstofflampen in duo-Schaltung: 4700 VA
Max. Leuchtstofflampenlast: 3000 VA
Max. Glühlampenlast: 6500 W
Anzahl Kontakte: 4
Anschlussart: Schraubtechnik
Anschlussquerschnitt der Steuerleitung starr: 1 / 2.5 mm²
Zusatz einrichtungen möglich: Ja
Schutzart: IP2X
Schutzklasse: II
Betriebstemperatur: -10…50 °C
Lager-/Transporttemperatur: -40…80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsstrom: 63 A
Bemessungsbetriebsspannung: 400|400 V
Bemessungsbetätigungsspannung: 24|24 V
Spannungsart der Betriebsspannung: AC
Spannungsart der Betätigungsspannung: AC
Max. Glühlampenlast: 6500 W
Max. Leuchtstofflampenlast: 3000 VA
Weitere Details
Gebrauchskategorie: 7
Max. Leuchtstofflampenlast (Duo-Schaltung): 4700|400 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 2100 VA
Schieber für Handschaltung: Nein
Einbautiefe: 60 mm
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP2X
Breite in Teilungseinheiten: 7
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 4
Brummfrei: Ja
