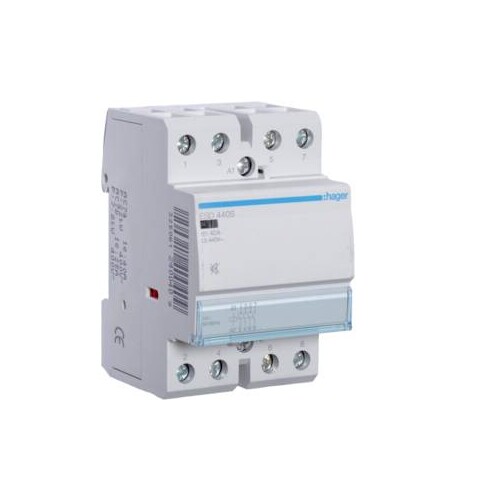

ESD440S HAGER Brummfrei Schütze , 40A, 4S, 24V

20741385
4109155
1 Stk
3250612400416
FR
8536490099
ESD440S
beantwortete(n) Fragen weitere Varianten
Brummfrei Schütze , 40A,4S, 24V. Schütz brummfrei bis max. 40A nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Reiheneinbaugerät mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Anmerkungen zur LIMMERT-KI

Der ESD440S HAGER Brummfrei Schütze ist ein hochleistungsfähiges Schaltgerät, das für Anwendungen bis zu 40A ausgelegt ist. Mit einer Bemessungsbetriebsspannung von 400 V und einer Steuerspannung von 24V bietet dieses Produkt eine zuverlässige und sichere Steuerung. Die kompakte Bauweise mit Abmessungen von 54 mm Breite, 85 mm Höhe und 60 mm Tiefe ermöglicht eine einfache Installation in bestehenden Systemen. Der Schütz ist brummfrei und gewährleistet einen leisen Betrieb, was ihn ideal für Anwendungen in sensiblen Umgebungen macht. Mit einer hohen Lebensdauer von 30.000 elektrischen Schaltspielen und 1.000.000 mechanischen Schaltspielen ist der ESD440S für den langfristigen Einsatz konzipiert. Die Schutzart IP2X und die Möglichkeit zur Verwendung in einem Temperaturbereich von -10 bis 50 °C machen ihn zu einer robusten Wahl für industrielle Anwendungen.

Produktinfos

Polanzahl: 4 P
Anzahl Module: 3
Bemessungsbetriebsspannung: 400 V
Frequenz: 50 Hz
Isolationspannung: 440 V
Steuerspannung DC: 24 V
Steuerspannung AC: 24 V
Stoßspannungsfestigkeit: 4 kV
Nennstrom: 40 A
Thermischer Nennstrom außerhalb Gehäuse: 40 A
Strombelastbarkeit AC7 Kategorie A: 40 A
Strombelastbarkeit AC7 Kategorie B: 25 A
Tiefe: 60 mm
Höhe: 85 mm
Breite: 54 mm
Anzugsverbrauch: 5.2 VA
Betriebsverbrauch: 5.2 VA
Gesamtverlustleistung unter Nennstrom: 17.3 W
Verlustleistung pro Kontakt: 3.2 W
Verlustleistung pro Spule: 4.5 W
Schaltleistung bei 230 V AC7 Kategorie A: 7.3 kW
Schaltleistung bei 230 V AC7 Kategorie B: 2.6 kW
Schaltleistung bei 400 V AC7 Kategorie A: 22 kW
Schaltleistung bei 400 V AC7 Kategorie B: 7.8 kW
Widerstand der Wicklung: 95 Ω
Gerätelebensdauer elektrische Schaltspiele: 30000
Gerätelebensdauer mechanische Schaltspiele: 1000000
Max. Leuchtstofflampenlast (parallel kompensiert): 1300 VA
Leuchtstofflampen in duo-Schaltung: 3000 VA
Max. Leuchtstofflampenlast: 1900 VA
Max. Glühlampenlast: 4000 W
Kontaktanzahl: 4
Anschlussart: Schraubtechnik
Anschlussquerschnitt der Steuerleitung starr: 1 / 2.5 mm²
Zusatz Einrichtungen möglich: Ja
Schutzart: IP2X
Schutzklasse: II
Betriebstemperatur: -10…50 °C
Lager-/Transporttemperatur: -40…80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsstrom: 40 A
Bemessungsbetriebsspannung: 400|400 V
Bemessungsbetätigungsspannung: 24|24 V
Spannungsart der Betriebsspannung: AC
Spannungsart der Betätigungsspannung: AC
Max. Glühlampenlast: 4000 W
Max. Leuchtstofflampenlast: 1900 VA
Weitere Details
Gebrauchskategorie: 7
Max. Leuchtstofflampenlast (Duo-Schaltung): 3000|400 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 1300 VA
Schieber für Handschaltung: Nein
Einbautiefe: 60 mm
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP2X
Breite in Teilungseinheiten: 7
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 4
Brummfrei: Ja
