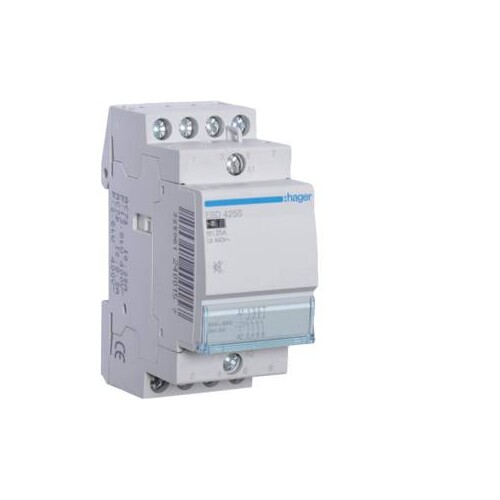

ESD425S Hager Speicherschütz 25A 4 Polig 24VAC/DC

20273666
4109148
1 Stk
3250612400157
FR
8536490099
ESD425S
beantwortete(n) Fragen weitere Varianten
Brummfrei Schütze , 25A,4S, 24V. Schütz brummfrei bis max. 25A nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Reiheneinbaugerät mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Anmerkungen zur LIMMERT-KI

Der ESD425S Hager Speicherschütz ist ein brummfreies Schaltgerät mit einer Nennstromstärke von 25A und einer Betriebsspannung von 24VAC/DC. Mit einer kompakten Bauform von 35,75 mm Breite, 83 mm Höhe und 60 mm Tiefe eignet sich dieser Schütz ideal für den Reiheneinbau in Schaltschränken. Er bietet eine hohe Schaltleistung von bis zu 13,8 kW bei 400 V in AC7 Kategorie A und ist mit einem Isolationsschutz von 440 V ausgestattet. Die Gerätelebensdauer beträgt bis zu 1.000.000 mechanische Schaltspiele, was eine hohe Zuverlässigkeit und Langlebigkeit gewährleistet. Zudem ist der Schütz für Temperaturen von -10 bis 50 °C geeignet und erfüllt die Anforderungen der Schutzklasse II sowie der Schutzart IP2X. Mit einer maximalen Glühlampenlast von 1900 W und einer maximalen Leuchtstofflampenlast von 950 VA ist er vielseitig einsetzbar und bietet eine hervorragende Leistung in verschiedenen Anwendungen.

Produktinfos

Polanzahl: 4 P
Anzahl Module: 2
Bemessungsbetriebsspannung Ue: 400 V
Frequenz: 50 Hz
Isolationspannung: 440 V
Steuerspannung DC: 0 V
Steuerspannung AC: 24 V
Stoßspannungsfestigkeit: 4 kV
Nennstrom: 25 A
Thermischer Nennstrom außerhalb Gehäuse: 25 A
Strombelastbarkeit AC7 Kategorie A: 25 A
Strombelastbarkeit AC7 Kategorie B: 8.5 A
Tiefe installiertes Produkt: 60 mm
Höhe installiertes Produkt: 83 mm
Breite installiertes Produkt: 35.75 mm
Anzugsverbrauch: 2.8 VA
Betriebsverbrauch: 2.8 VA
Gesamtverlustleistung unter Nennstrom: 8.8 W
Verlustleistung pro Kontakt: 1.5 W
Verlustleistung pro Spule: 2.8 W
Schaltleistung bei 230 V AC7 Kategorie A: 4.6 kW
Schaltleistung bei 230 V AC7 Kategorie B: 880 W
Schaltleistung bei 400 V AC7 Kategorie A: 13.8 kW
Schaltleistung bei 400 V AC7 Kategorie B: 2.6 kW
Widerstand der Wicklung: 137 Ω
Gerätelebensdauer elektrische Schaltspiele: 30000
Gerätelebensdauer mechanische Schaltspiele: 1000000
Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
Leuchtstofflampen in duo-Schaltung: 1990 VA
Max. Leuchtstofflampenlast: 950 VA
Max. Glühlampenlast: 1900 W
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anzahl der Kontakte: 4
Anschlussart: Schraubtechnik
Anschlussquerschnitt der Steuerleitung starr: 1 / 10 mm²
Zusatzrichtungen möglich: Ja
Vor Ort-/Handbedienung: Nein
Schutzart: IP2X
Schutzklasse: II
REACH-konform: Nein
RoHS-konform: Ja
Halogenfrei: Nein
Betriebstemperatur: -10…50 °C
Lager-/Transporttemperatur: -40…80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsstrom: 25 A
Bemessungsbetriebsspannung: 400|400 V
Bemessungsbetätigungsspannung: 24|24 V
Spannungsart der Betriebsspannung: AC
Spannungsart der Betätigungsspannung: AC
Max. Glühlampenlast: 1900 W
Max. Leuchtstofflampenlast: 950 VA
Weitere Details
Gebrauchskategorie: 7
Max. Leuchtstofflampenlast (Duo-Schaltung): 1990|400 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
Schieber für Handschaltung: Nein
Einbautiefe: 60 mm
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP2X
Breite in Teilungseinheiten: 7
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 4
Brummfrei: Ja
