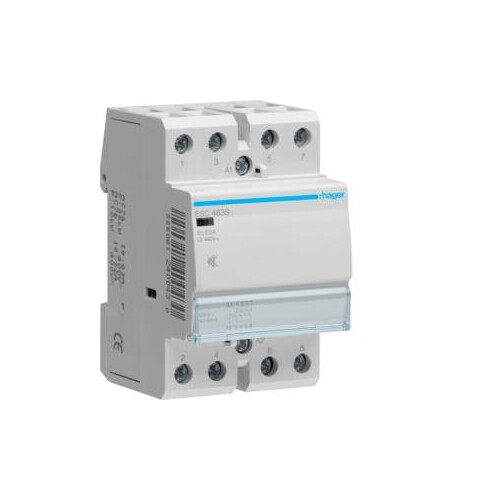

ESC463S HAGER Brummfrei Schütze,63A,4S,230V

20741231
2719635
1 Stk
3250612400430
FR
8536490099
ESC463S
beantwortete(n) Fragen weitere Varianten
Brummfrei Schütze, 63A, 4S, 230V. Schütz brummfrei nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Anmerkungen zur LIMMERT-KI

Der ESC463S von HAGER ist ein brummfreier Installationsschütz, der für Anwendungen mit einem Nennstrom von 63 A und einer Bemessungsbetriebsspannung von 400 V konzipiert ist. Mit vier Schließern und einer Steuerspannung von 230 V bietet dieses Gerät eine hohe Flexibilität und Zuverlässigkeit. Die kompakte Baugröße von 54 mm Breite, 85 mm Höhe und 60 mm Tiefe ermöglicht eine einfache Installation in verschiedenen Umgebungen. Der Schütz ist mit einem Gleichstrom-Magnetsystem ausgestattet, das eine Schutzschaltung gegen Überspannung beinhaltet und für einen brummfreien Dauerbetrieb sorgt. Mit einer hohen Stoßspannungsfestigkeit von 4 kV und einer langen Lebensdauer von bis zu 1.000.000 mechanischen Schaltspielen ist der ESC463S die ideale Wahl für anspruchsvolle Anwendungen. Die Schutzart IP2X gewährleistet Sicherheit und Zuverlässigkeit in der Nutzung.

Produktinfos

Polanzahl: 4 P
Anzahl Module: 3
Bemessungsbetriebsspannung: 400 V
Frequenz: 50 Hz
Isolationsspannung: 440 V
Steuerspannung DC: 0 V
Steuerspannung AC: 230 V
Stoßspannungsfestigkeit: 4 kV
Nennstrom: 63 A
Thermischer Nennstrom außerhalb Gehäuse: 63 A
Strombelastbarkeit bei AC7 Kategorie A: 63 A
Strombelastbarkeit bei AC7 Kategorie B: 32 A
Tiefe installiertes Produkt: 60 mm
Höhe installiertes Produkt: 85 mm
Breite installiertes Produkt: 54 mm
Anzugsverbrauch: 5.2 VA
Betriebsverbrauch: 5.2 VA
Gesamtverlustleistung unter Nennstrom: 24.5 W
Verlustleistung pro Kontakt: 5 W
Verlustleistung pro Spule: 4.5 W
Schaltleistung bei 230 V in AC7 Kategorie A: 11.6 kW
Schaltleistung bei 230 V in AC7 Kategorie B: 3.3 kW
Schaltleistung bei 400 V in AC7 Kategorie A: 35 kW
Schaltleistung bei 400 V in AC7 Kategorie B: 10 kW
Widerstand der Wicklung: 9200 Ω
Gerätelebensdauer elektrische Schaltspiele: 30000
Gerätelebensdauer mechanische Schaltspiele: 1000000
Max. Leuchtstofflampenlast (parallel kompensiert): 2100 VA
Leuchtstofflampen in duo-Schaltung: 4700 VA
Max. Leuchtstofflampenlast: 3000 VA
Max. Glühlampenlast: 6500 W
Kontaktanzahl: 4
Anschlussart: Schraubtechnik
Anschlussquerschnitt der Steuerleitung starr: 1 / 2.5 mm²
Zusatz Einrichtungen möglich: Ja
Vor Ort-/Handbedienung: Nein
Schutzart: IP2X
Schutzklasse: II
Betriebstemperatur: -10…50 °C
Lager-/Transporttemperatur: -40…80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsstrom: 63 A
Bemessungsbetriebsspannung: 400|400 V
Bemessungsbetätigungsspannung: 230|230 V
Spannungsart der Betriebsspannung: AC
Spannungsart der Betätigungsspannung: AC
Max. Glühlampenlast: 6500 W
Max. Leuchtstofflampenlast: 3000 VA
Weitere Details
Gebrauchskategorie: 7
Max. Leuchtstofflampenlast (Duo-Schaltung): 4700|400 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 2100 VA
Schieber für Handschaltung: Nein
Einbautiefe: 60 mm
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP2X
Breite in Teilungseinheiten: 7
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 4
Brummfrei: Ja
