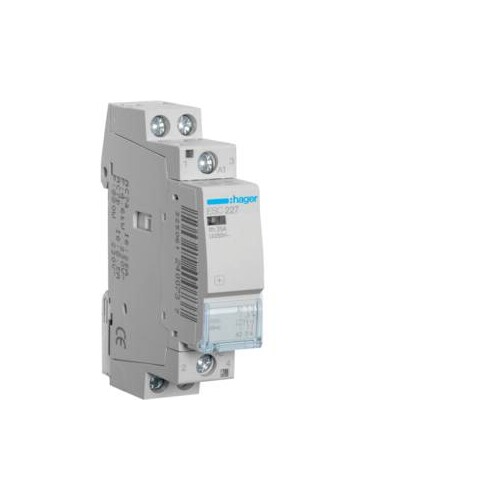

ESC227 HAGER Speicherschütz 25A 1S+1Ö 230V

20589387
2719618
12 Stk
3250612400621
FR
8536490099
InstallationsSchütze 25A 1S+1Ö 230V. Schütz in kompakter Bauweise nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Anmerkungen zur LIMMERT-KI

Der ESC227 HAGER Speicherschütz ist ein hochentwickelter Installationsschütz mit einer Nennstromstärke von 25A, der für eine Bemessungsbetriebsspannung von 230V ausgelegt ist. Mit einem kompakten Design und einer Breite von nur 17,85 mm ist dieser Schütz ideal für Anwendungen, bei denen der Platz begrenzt ist. Er bietet eine hohe Stoßspannungsfestigkeit von 4 kV und eine Lebensdauer von bis zu 30.000 elektrischen Schaltspielen. Die Steuerung erfolgt über eine AC 230V Spannung, während der Schütz bei Frequenzen von 50 Hz arbeitet. Mit einer maximalen Glühlampenlast von 1900 W und einer maximalen Leuchtstofflampenlast von 950 VA ist er vielseitig einsetzbar und eignet sich hervorragend für industrielle Anwendungen. Die Schutzart IP2X gewährleistet Sicherheit und Zuverlässigkeit, während die Möglichkeit zur Nachrüstung von Zusatzeinrichtungen die Flexibilität erhöht.

Produktinfos

Anzahl Module: 1
Bemessungsbetriebsspannung: 230 V
Frequenz: 50 Hz
Isolationsspannung: 250 V
Steuerspannung DC: 0 V
Steuerspannung AC: 230 V
Stoßspannungsfestigkeit: 4 kV
Nennstrom: 25 A
Thermischer Nennstrom außerhalb Gehäuse: 25 A
Strombelastbarkeit AC7 Kategorie A: 25 A
Strombelastbarkeit AC7 Kategorie B: 8.5 A
Tiefe: 60 mm
Höhe: 83 mm
Breite: 17.85 mm
Anzugsverbrauch: 10.7 VA
Betriebsverbrauch: 2.9 VA
Gesamtverlustleistung unter Nennstrom: 2.5 W
Verlustleistung pro Kontakt: 1.5 W
Verlustleistung pro Spule: 1 W
Schaltleistung bei 230 V AC7 Kategorie A: 4.6 kW
Schaltleistung bei 230 V AC7 Kategorie B: 880 W
Ansprechzeit beim Öffnen: 15 ms
Reaktionszeit beim Schließen: 25 ms
Gerätelebensdauer elektrische Schaltspiele: 30000
Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
Max. Leuchtstofflampenlast: 950 VA
Max. Glühlampenlast: 1900 W
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussart: Schraubtechnik
Anschlussquerschnitt der Steuerleitung starr: 1 / 10 mm²
Zusatzrichtungen möglich: Ja
Vor Ort-/Handbedienung: Nein
Schutzart: IP2X
REACH-konform: Ja
RoHS-konform: Ja
Betriebstemperatur: -10…50 °C
Lager-/Transporttemperatur: -40…80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsstrom: 25 A
Bemessungsbetriebsspannung: 230|230 V
Bemessungsbetätigungsspannung: 230|230 V
Spannungsart der Betriebsspannung: AC
Spannungsart der Betätigungsspannung: AC
Max. Glühlampenlast: 1900 W
Max. Leuchtstofflampenlast: 950 VA
Weitere Details
Gebrauchskategorie: 7
Max. Leuchtstofflampenlast (Duo-Schaltung): 1990|230 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
Schieber für Handschaltung: Nein
Einbautiefe: 60 mm
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP2X
Breite in Teilungseinheiten: 7
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Schließer: 1
Brummfrei: Nein
