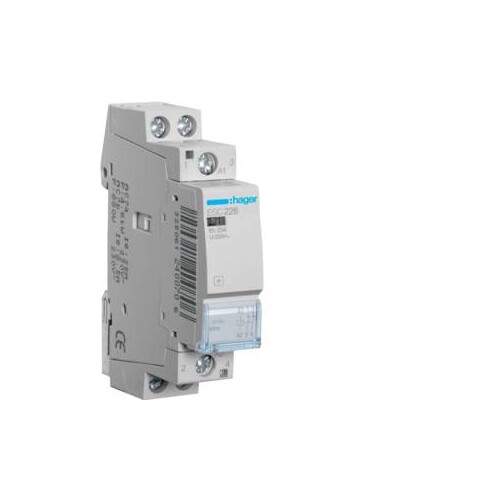

ESC226 HAGER Schütze,25A,2Ö,230V

20741091
2719617
1 Stk
3250612400713
FR
8536490099
Schütze, 25A, 2Ö, 230V. Schütz in kompakter Bauweise nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Anmerkungen zur LIMMERT-KI

Der ESC226 HAGER Schütz ist ein leistungsstarkes Installationsgerät mit einem Nennstrom von 25A und zwei Öffnerkontakten (2Ö). Er ist für eine Betriebsspannung von 230V AC ausgelegt und bietet eine hohe Stoßspannungsfestigkeit von 4000V. Mit einem kompakten Design nach DIN EN 61095 eignet sich dieser Schütz ideal für verschiedene industrielle Anwendungen. Die Anschlussmöglichkeiten sind flexibel, mit Querschnitten von 1 - 6 mm² für flexible und 1 - 10 mm² für starre Leiter. Der Schütz ist für Temperaturen von -10 bis 50 °C ausgelegt und bietet eine Lebensdauer von bis zu 100000 mechanischen Schaltspielen. Zudem verfügt er über eine integrierte Kontaktstellungsanzeige und ein Beschriftungsfeld für eine einfache Identifikation. Der ESC226 ist die perfekte Wahl für zuverlässige Schaltvorgänge in elektrischen Installationen.

Produktinfos

Kontaktart: 2NC
Anzahl der Kontakte: 2
Anschlussquerschnitt bei flexiblen Leitern: 1 - 6 mm²
Anschlussquerschnitt bei starren Leitern: 1 - 10 mm²
Nennstrom: 25 A
Anzahl Module: 1
Frequenz: 50 - 50 Hz
Stoßspannungsfestigkeit: 4000 V
Isolationsspannung Ui: 250 V
Steuerspannung AC: 230 - 230 V
Steuerspannung DC: 0 - 0 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Lebensdauer mechanische Schaltspiele: 100000
Lebensdauer elektrische Schaltspiele: 30000
Gesamtverlustleistung unter Nennstrom: 3 W
Anzugsverbrauch: 10,70 VA
Höhe: 83 mm
Breite: 17,85 mm
Tiefe: 60 mm
Anzahl Schließerkontakte: 0
Nominelles Drehmoment: 1,20 - 1,20 Nm
Max. Glühlampenlast: 1900 W
Max. Leuchtstofflampenlast: 950 VA
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsstrom: 25 A
Bemessungsbetriebsspannung: 230|230 V
Bemessungsbetätigungsspannung: 230|230 V
Spannungsart der Betriebsspannung: AC
Spannungsart der Betätigungsspannung: AC
Max. Glühlampenlast: 1900 W
Max. Leuchtstofflampenlast: 950 VA
Weitere Details
Gebrauchskategorie: 7
Max. Leuchtstofflampenlast (Duo-Schaltung): 1990|230 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
Schieber für Handschaltung: Nein
Einbautiefe: 60 mm
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP2X
Breite in Teilungseinheiten: 7
Anzahl der Kontakte als Öffner: 2
Anzahl der Kontakte als Schließer: 0
Brummfrei: Nein
