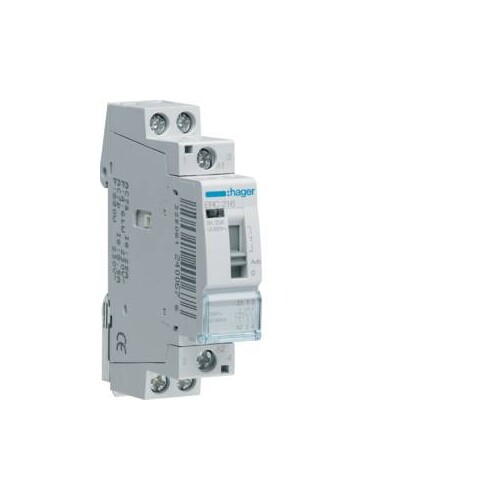

ERC216 Hager Installationsrelais 16A 2S 230V

20248004
2719602
1 Stk
3250612400485
FR
8536490099
Installationsrelais , 16A,2S, 230V. Installationsrelais nach DIN EN 61095 (DIN VDE 0637-3) zur Impulssteuerung von Stromkreisen bis max. 16 A. Mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Anmerkungen zur LIMMERT-KI

Das Hager Installationsrelais ERC216 ist ein zuverlässiges Schaltgerät für die Impulssteuerung von Stromkreisen bis maximal 16 A. Es verfügt über zwei Schließerkontakte und ist für eine Nennspannung von 230 V AC ausgelegt. Mit einem robusten Anschlussquerschnitt für flexible Leiter von 1 bis 6 mm² und starren Leitern von 1 bis 10 mm² bietet es vielseitige Anschlussmöglichkeiten. Die Stoßspannungsfestigkeit von 4000 V und die Isolationsspannung von 250 V gewährleisten hohe Sicherheit und Zuverlässigkeit. Das Relais hat eine Betriebstemperatur von -10 bis 50 °C und kann Temperaturen von -40 bis 80 °C im Lager- und Transportbereich standhalten. Mit einer Lebensdauer von 100000 mechanischen und 30000 elektrischen Schaltspielen ist es für den langfristigen Einsatz konzipiert. Die kompakten Abmessungen von 83 mm Höhe, 17,85 mm Breite und 60 mm Tiefe machen die Installation einfach und effizient.

Produktinfos

Kontaktart: 2S
Anzahl der Kontakte: 2
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 10 mm²
Nennstrom: 16 A
Anzahl Module: 1
Frequenz: 50 - 50 Hz
Stoßspannungsfestigkeit: 4000 V
Isolationsspannung Ui: 250 V
Steuerspannung AC: 230 V
Steuerspannung DC: 0 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Gerätelebensdauer mechanisch: 100000 Schaltspiele
Gerätelebensdauer elektrisch: 30000 Schaltspiele
Gesamtverlustleistung unter Nennstrom: 3 W
Anzugsverbrauch: 10,70 VA
Höhe: 83 mm
Breite: 17,85 mm
Tiefe: 60 mm
Anzahl Schließerkontakte: 2
Nominelles Drehmoment: 1,20 Nm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsstrom: 16 A
Bemessungsbetriebsspannung: 230|230 V
Bemessungsbetätigungsspannung: 230|230 V
Spannungsart der Betriebsspannung: AC
Spannungsart der Betätigungsspannung: AC
Max. Glühlampenlast: 1100 W
Max. Leuchtstofflampenlast: 570 VA
Weitere Details
Gebrauchskategorie: 7
Max. Leuchtstofflampenlast (Duo-Schaltung): 1200|230 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 490 VA
Schieber für Handschaltung: Ja
Einbautiefe: 60 mm
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP2X
Breite in Teilungseinheiten: 7
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 2
Brummfrei: Ja
