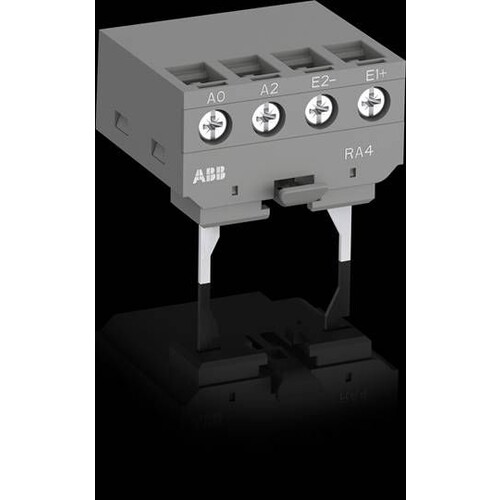

1SBN060100R1000 ABB Interface Relais 24-250V 24VDC für A9 - A110

28822381
1343648
1 Stk
3471523131149
PL
85364900
ABB
1SBN060100R1000
beantwortete(n) Fragen weitere Varianten
Das Schnittstellenrelais RA4 ist dafür konzipiert, 24V DC-Signale von speicherprogrammierbaren Steuerungen (SPS) oder sonstigen Quellen mit geringer Ausgangsleistung aufzunehmen und diese mit ausreichender Leistung wiederherzustellen, um die Spulen der Schütze AF09¿AF96 sowie der NF Hilfsschütze anzusteuern., Das Schnittstellenrelais RA4 besteht aus einem elektromechanischen Kleinrelais mit einem Schließerkontakt und einer 24V DC-Spule mit geringer Leistungsaufnahme. Die Spule des Schnittstellenrelais wird von der SPS angesteuert, während der Schließerkontakt das Schalten des Leistungsschützes gewährleistet., Beim Schalten der Spule entstehen Überspannungen, die sich auf elektronische Geräte, Isolatoren und ganz allgemein auf die Lebensdauer von Baugruppen ungünstig auswirken. Das Schnittstellenrelais RA4 ist dank des in den Schützen AF09¿AF96 integrierten Überspannungsschutzes vor Überspannungen geschützt. Zusätzlich ist das RA4 durch eine Diode zwischen den Eingangsklemmen E1 und E2 gegen Verpolung geschützt.
Anmerkungen zur LIMMERT-KI

Das RA4 Schnittstellenrelais von ABB ist eine kompakte Lösung zur Steuerung von Leistungsschützen mit einer Betriebsspannung von 24-250 V AC und 24 V DC. Es ist speziell dafür konzipiert, 24 V DC-Signale von speicherprogrammierbaren Steuerungen (SPS) zu empfangen und diese mit ausreichender Leistung wiederherzustellen, um die Spulen der AF09 bis AF96 Schütze zu steuern. Mit einem N.O. Kontakt und einer maximalen Stromaufnahme von 20 mA bietet das Relais eine zuverlässige Schaltleistung. Es ist einfach zu installieren, da es ohne Schrauben auf die Schütze aufgesteckt werden kann. Die integrierte Überspannungsschutztechnologie sorgt für eine lange Lebensdauer und hohe Zuverlässigkeit. Mit kompakten Abmessungen von 44,8 mm Breite, 40,5 mm Höhe und 31,16 mm Tiefe ist es eine platzsparende Lösung für industrielle Anwendungen.

Produktinfos

Betriebsspannung: 24-250 V AC / 24 V DC
N.O. Kontakt: Ja
Maximaler Strom: 20 mA
Sicherung gegen Überspannung: Ja
Anschlussart: Schraubanschlüsse
Breite: 44,8 mm
Höhe: 40,5 mm
Tiefe: 31,16 mm
Gewicht: 0,04 kg
Drehmoment Steuerkreis: 1,2 N·m
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Art des Zubehörs/Ersatzteils: Anschlusstechnik
