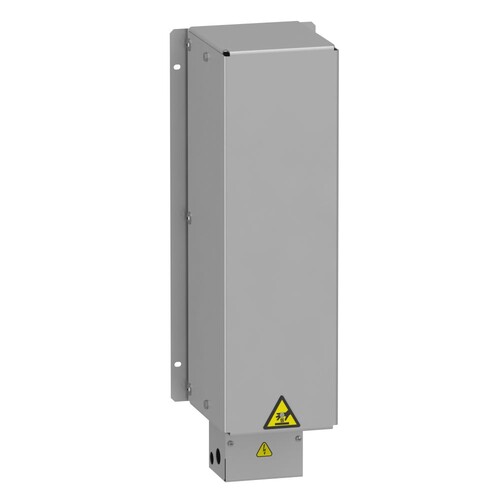

VW3A7733 Schneider E. Bremswiderstand, 16Ohm, 1,1 kW, IP20

28795194
1443668
1 Stk
3606480802270
DE
8533290000
Bremswiderstand, für Umrichter ATV930U55M3 - U75M3, ATV930D18N4 - D30N4, ATV950D18N4 - D30N4, ATV950D18N4E - D30N4E. Referenzwerte für einen leichten Bremszyklus. Leistung VA 1,1 kW, Schutzart IP20, Widerstand 16 ¿ bei20 °C. Versorgungsspannung 200-240 V oder 380-480 V 50/60 Hz. Lastfaktor für Widerstände Der Wert der durchschnittlichen Leistung, die bei 50 °C aus dem Widerstand in das Gehäuse abgeleitet werden kann. Wird bestimmt für einen Lastfaktor während des Bremsens, welcher der Mehrzahl üblicher Anwendungen entspricht. Standard Überlast 0,8 s Bremsen bei einem Bremsmoment von 1,2 Tn für einen Zyklus von 40 s. Hohe Überlast 0,8 s Bremsen bei einem Bremsmoment von 1,5 Tn für einen Zyklus von 40 s. Erforderliche Anzahl pro Umrichter 1. Bremswiderstände gestatten Altivar Prozess-Frequenzumrichtern den Betrieb während des Bremsens bis zum Stillstand durch Ableitung der Bremsenergie. Sie ermöglichen ein maximales transientes Bremsmoment. Bremswiderstände sind auf einen definierten Zyklus ausgelegt. Je nach Ihren eigenen Anwendungen und Zyklen können Sie diese Widerstände verwenden oder einen neuen Wert definieren. Bremswiderstände für leichte Bremszyklen für Maschinen mit Zyklen und Massenträgheit. Die Bremsleistung ist begrenzt auf 1,5 & nbsp,Tn für 0,8 & nbsp,s alle 40 & nbsp,s. Bremswiderstände für mittlere Bremszyklen für Maschinen mit großem Massenträgheits­moment und Fördersystemen. Die Bremsleistung ist begrenzt auf 1,35 & nbsp,Tn für 4 & nbsp,s alle 40 & nbsp,s.
Anmerkungen zur LIMMERT-KI

Der VW3A7733 Bremswiderstand von Schneider Electric ist ein hochleistungsfähiges Bauteil, das speziell für Frequenzumrichter der Altivar-Serie entwickelt wurde. Mit einem Widerstand von 16 Ohm und einer maximalen Leistung von 1,1 kW eignet sich dieser Bremswiderstand für Anwendungen mit leichten Bremszyklen. Die Schutzart IP20 sorgt für eine angemessene Sicherheit in geschützten Umgebungen. Der Widerstand ist für einen Temperaturbereich von 0 bis 50 °C ausgelegt und kann in einer Vielzahl von Frequenzumrichtern eingesetzt werden, einschließlich der Modelle ATV320, ATV340 und ATV900. Die elektrischen Anschlüsse sind für eine Verbindungskapazität von bis zu 10 mm² ausgelegt, was eine einfache Installation ermöglicht. Dieser Bremswiderstand ist ideal für industrielle Anwendungen, bei denen eine effiziente Bremsung erforderlich ist.

Produktinfos

Typ: Bremswiderstand
Widerstand: 16 Ohm
Leistung: 1,1 kW
Schutzart (IP): IP20
Betriebsbemessungsspannung Ue: 24 V DC / 250 V AC
Breite: 190 mm
Höhe: 570 mm
Tiefe: 180 mm
Betriebstemperatur: 0…50 °C
Lagerungstemperatur: -25…70 °C
Verbindungskapazität (Antrieb): <= 10 mm² / AWG 8
Verbindungskapazität (Temperaturkontrollschalter): <= 2,5 mm² / AWG 12
Thermischer Schutz: bei 120 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Art des Zubehörs/Ersatzteils: Bremswiderstand
Zubehör: Ja
Ersatzteil: Nein
